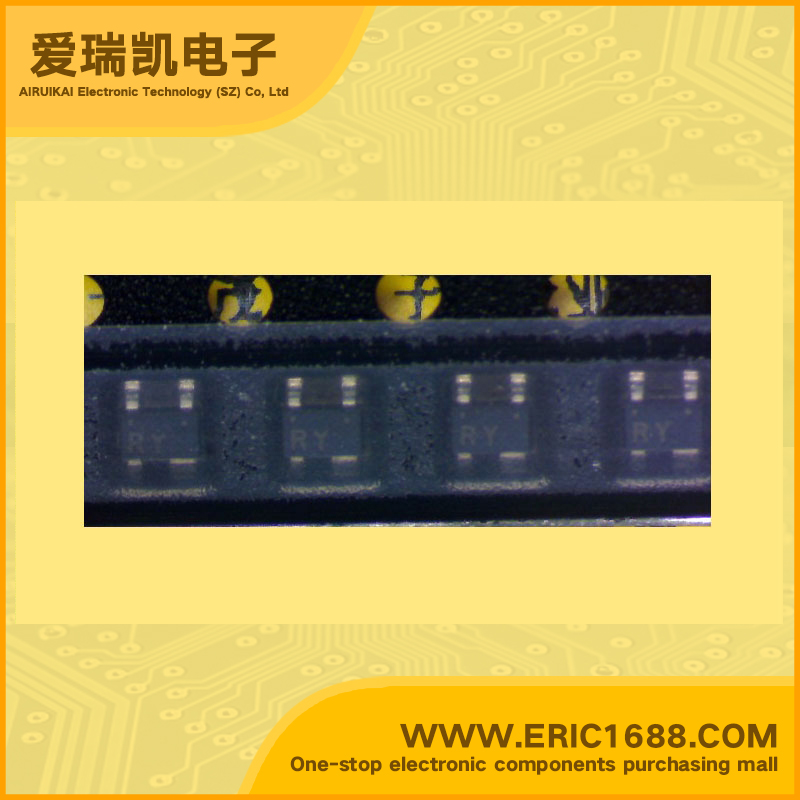

2SC5534 NPN三极管 9.0V 30mA 13Ghz 90~200 SOT-343 marking/标记 RY UHF到S波段低噪声放大器 振荡器
集电极-基极反向击穿电压V(BR)CBOCollector-Base Voltage(VCBO) | 9.0V |
集电极-发射极反向击穿电压V(BR)CEOCollector-Emitter Voltage(VCEO) | 6V |
集电极连续输出电流ICCollector Current(IC) | 30mA |
截止频率fTTranstion Frequency(fT) | 13Ghz |
直流电流增益hFEDC Current Gain(hFE) | 90~200 |
管压降VCE(sat)Collector-Emitter Saturation Voltage | |
耗散功率PcPower Dissipation | 150mW/0.15W |
Description & Applications | NPN Epitaxial Planar Silicon Transistor UHF to S Band Low-Noise Amplifier, OSC Applications Features · Low noise : NF=1.2dB typ (f=2GHz). · High gain : |S21e|*2 =10dB typ (f=2GHz). · High cutoff frequency : fT=13GHz typ. |
描述与应用 | NPN平面外延硅晶体管 UHF到S波段低噪声放大器, OSC应用 特点 ·低噪音:NF=1.2分贝典型值(F =2GHz的)。 ·高增益:S21E| *2 =10dB的典型值(F =2GHz的)。 ·高截止频率:FT =13GHz的典型。 |
规格书PDF |
