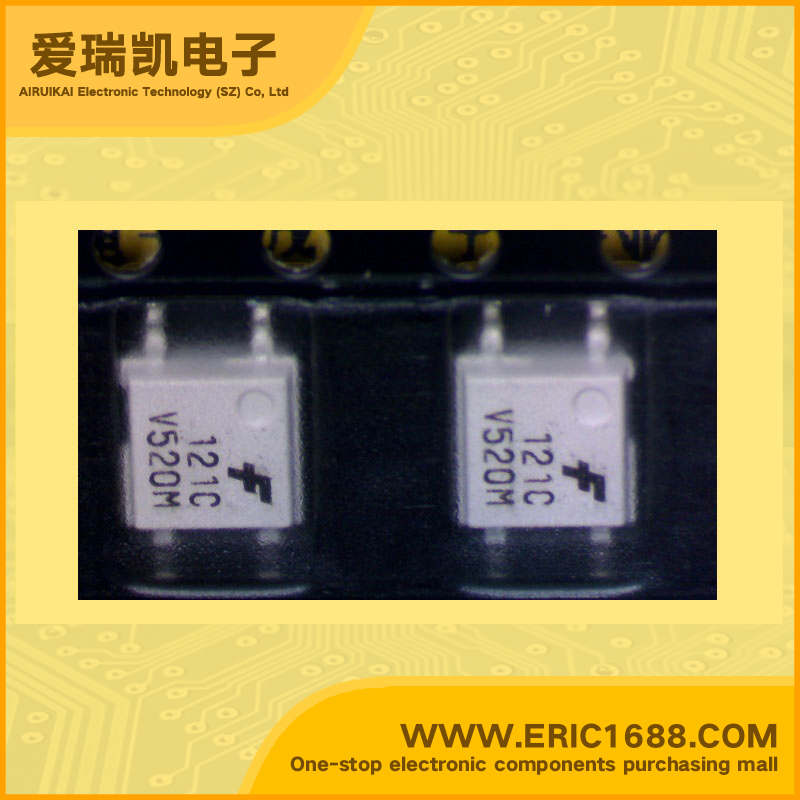

光电耦合器 晶体管，光电输出 HMA121CR3V-NL sot marking/标记 121C
| 通道数Number of Channels | 1 |
| 输入类型Input Type | DC |
| 电压 - 隔离Voltage - Isolation | |
| 电流传输比（最小值）Current Transfer Ratio (Min) | 50％ |
| 电流传输比（最大值）Current Transfer Ratio (Max) | 600％ |
| 电压 - 输出Voltage - Output | 80V |
| 电流 - 输出/通道Current - Output / Channel | 80mA |
| 电流 - DC 正向 (If)Current - DC Forward (If) | 50mA |
| Vce 饱和值（最大值）Vce Saturation (Max) | 0.4V |
| 输出类型Output Type | |
| Description & Applications | Features • FULL PITCH MINI-FLAT PACKAGE 4-PIN OPTOCOUPLERS • Compact 4-pin package (2.4 mm maximum standoff height) • Current Transfer Ratio in selected groups HMA121: 50–600% HMA2701: 50–300% HMA121A: 100–300% HMA2701A: 150–300% HMA121B: 50–150% HMA2701B: 80–160% HMA121C: 100–200% HMA124: 100% MIN HMA121D: 50–100% HMAA2705: 50–300% HMA121E: 150–300% HMA121F: 100–600% • Available in tape and reel quantities of 500 and 2500. • Applicable to Infrared Ray reflow (230°C max, 30 seconds.) • BSI (File #8611/8612), CSA (File #1162301), UL (File #E90700) and VDE (File #136480) certified • Creepage ≥ 5 mm, typical 5.2 mm • Clearance ≥ 5 mm, typical 5.2 mm APPLICATIONS HMAA2705 • AC line monitor • Unknown polarity DC sensor • Telephone line receiver HMA121 series, HMA2701 series, HMA124 • Digital logic inputs • Microprocessor inputs • Power supply monitor • Twisted pair line receiver • Telephone line receiver |
| 描述与应用 | 特点 •FULL节距微型扁平封装4-PIN光电耦合器 •紧凑的4引脚封装（2.4毫米最大隔开高） •电流传输比在选定的组 HMA121：50-600％HMA2701：50-300％ HMA121A：100-300的％HMA2701A：150-300％ HMA121B：50-150％HMA2701B：80-160％ HMA121C：100-200％HMA124：100％MIN HMA121D：50-100％HMAA2705：50-300％ HMA121E150-300％ HMA121F：100-600％ •可在磁带和卷轴数量为500和2500。 •适用于红外线reflow（230°C最大，30秒。） •BSI（文件＃八千六百一十二分之八千六百一十一），CSA（文件＃1162301），UL（文件＃E90700）认证和VDE（文件＃136480） 爬电距离≥5毫米，典型的5.2毫米 •间隙≥5毫米，典型的5.2毫米 应用 HMAA2705 •AC在线监测 •未知极性直流传感器 •电话线接收机 HMA121系列HMA2701系列，HMA124个 •数字逻辑输入 •微处理器输入 •电源监控 •双绞线线路接收器 •电话线接收机 |
