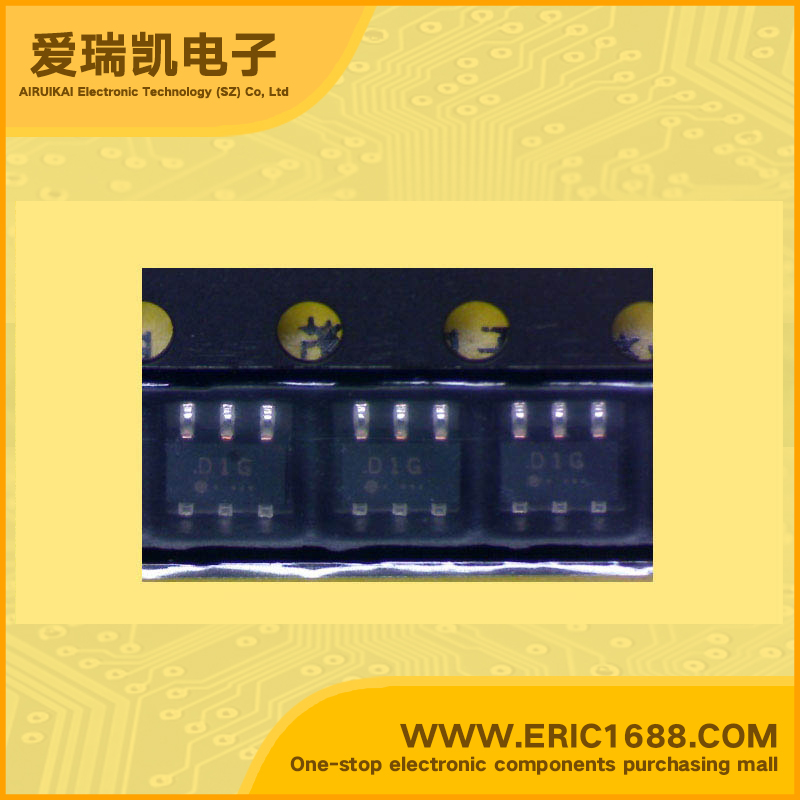

HN1A01F-GR PNP+PNP复合三极管 -50V -0.15A HEF=200~400 SOT-163/SM6/SOT-26 标记D1G 用于开关/数字电路
| 集电极-基极反向击穿电压V(BR)CBO Collector-Base Voltage(VCBO) |
-50V |
| 集电极-发射极反向击穿电压V(BR)CEO Collector-Emitter Voltage(VCEO) |
-50V |
| 集电极连续输出电流IC Collector Current(IC) |
-150MA |
| 截止频率fT Transtion Frequency(fT) |
80MHZ |
| 直流电流增益hFE DC Current Gain(hFE) |
200~400 |
| 管压降VCE（sat） Collector-Emitter Saturation Voltage |
-0.3V |
| 耗散功率Pc Power Dissipation |
0.3W |
| 描述与应用 Description & Applications |
音频通用放大器
应用程序
小包装(双类型)
高电压、高电流
:VCEO =-50 V,IC =-150 mA(max)
高放大:hFE = 120 ~ 400
优秀hFE线性
:hFE(IC =-0.1MA)/ hFE(IC =-2 mA)= 0.95(typ)。
|
