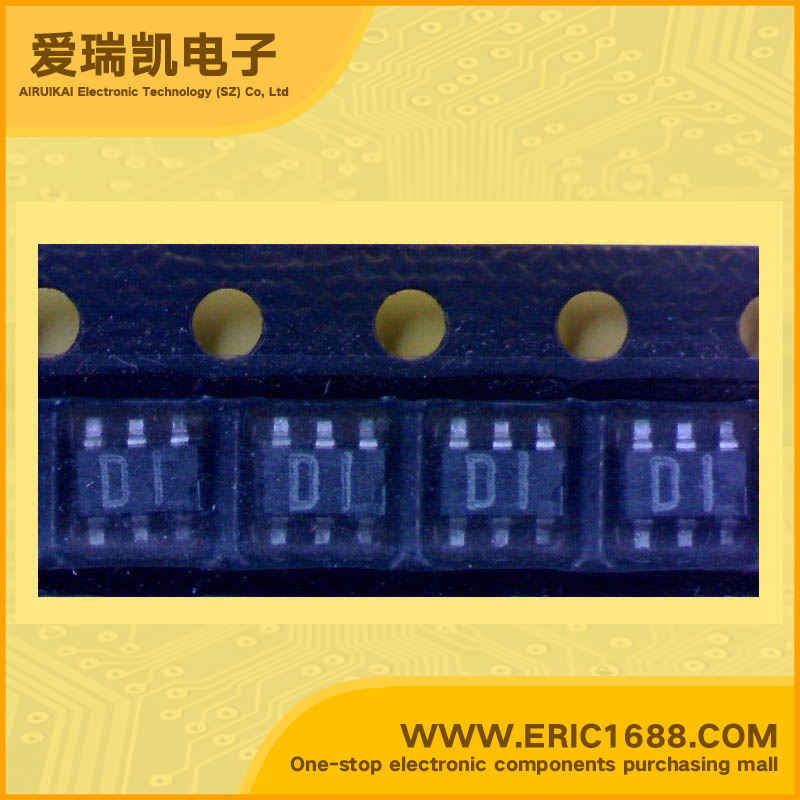

IMD1 NPN+PNP复合带阻尼三极管 50V 0.1A HEF=100~600 R1=22KΩ SOT-163/SMT6/SC-74 标记D1 开关电路 逆变器 接口电路 驱动电路
| Q1 集电极-基极反向击穿电压V(BR)CBO Collector-Base Voltage(VCBO) | 50V |
| Q1集电极-发射极反向击穿电压V(BR)CEO Collector-Emitter Voltage(VCEO) | 50V |
| Q1集电极连续输出电流IC Collector Current(IC) | 100MA |
| Q2 集电极-基极反向击穿电压V(BR)CBO Collector-Base Voltage(VCBO) | -50V |
| Q2集电极-发射极反向击穿电压V(BR)CEO Collector-Emitter Voltage(VCEO) | -50V |
| Q2集电极连续输出电流IC Collector Current(IC) | -100MA |
| Q1基极输入电阻R1 Input Resistance(R1) | 22KΩ |
| Q1基极-发射极输入电阻R2 Base-Emitter Resistance(R2) | |
| Q1电阻比(R1/R2) Q1 Resistance Ratio | |
| Q2基极输入电阻R1 Input Resistance(R1) | 22KΩ |
| Q2基极-发射极输入电阻R2 Base-Emitter Resistance(R2) | |
| Q2电阻比(R1/R2) Q2 Resistance Ratio | |
| 直流电流增益hFE DC Current Gain(hFE) Q1/Q2 | 100~600 / 100~600 |
| 截止频率fT Transtion Frequency(fT) Q1/Q2 | 250MHZ / 250MHZ |
| 耗散功率Pc Power Dissipation | 300MW |
| Description & Applications | |
| 描述与应用 | DTC124T+DTA124T |
| 规格书PDF |
