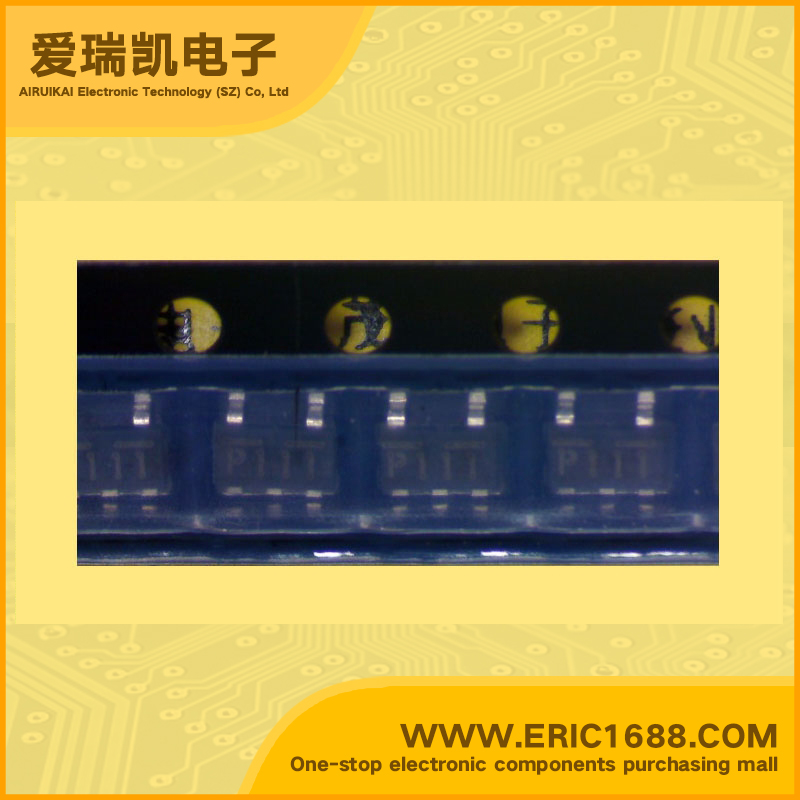

M62291GP DC/DC降压转换电源IC 5V SOT-153/SOT23-5 marking/标记 P1 固定输出电压的DC /DC转换器
控制方式MODE | PWM |
输入电压VINInput Voltage | 12V |
输出电压VOUTOutput Voltage | 5V |
输出电流IOUTOutput Current | 100mA/0.1A |
震荡频率FOSCOscillation Frequency | 120KHZ |
内置FETBuilt-in FET | |
Description & Applications | 5-Pin SOT-23 5.0 V System Fixed Output Voltage DC/DC Converter • Wide operation power supply voltage range…….. 6 V to 15 V (VCC = 12 V typ.) • Low power consumption……………………...…. 570 µA max. (VCC = 12 V typ., at no load) • Built-in oscillator without peripheral components (120 kHz typ.) • Built-in over current protection circuit • Ultra small 5-pin SOT23 package •Localized power supply for audio, portable equipments, and general electric products |
描述与应用 | 5引脚SOT-235.0 V系统固定输出电压的DC / DC转换器 •宽工作电源电压范围........ 6 V至15 V(VCC= 12 V典型值)。 •低功耗...............................最大570μA。 (VCC= 12 V典型值,无负载时) •内置振荡器,无需外围元器件(120 kHz的典型)。 •内置过电流保护电路 •超小型5引脚SOT23封装 •本地化的音频,便携式设备,通用电气产品的电源 |
规格书PDF |
