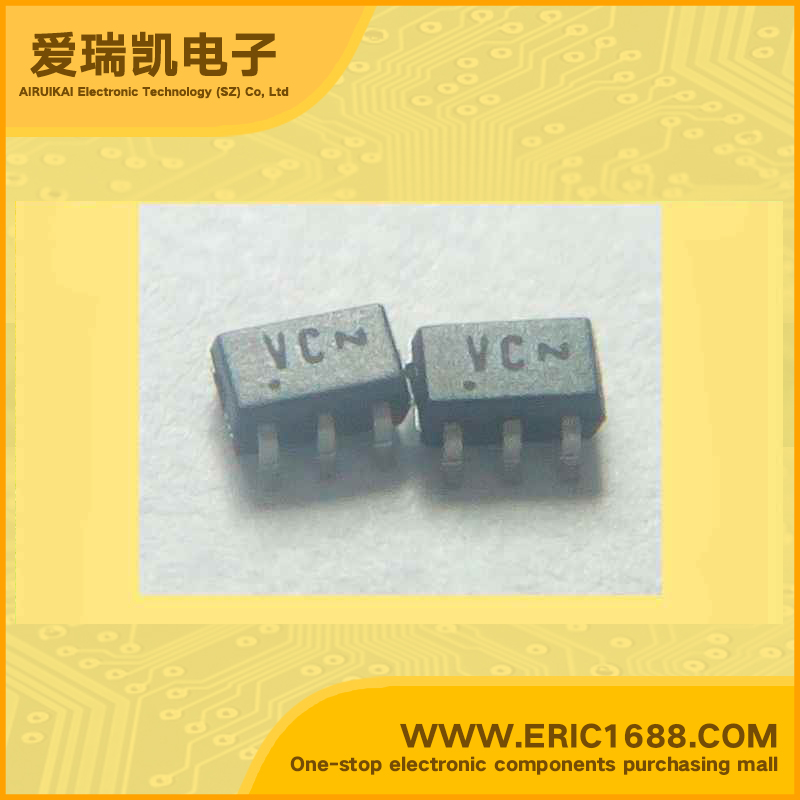

集成电路IC 反相施密特触发器 MC74VHC1GT14DFT2 SOT-353/SC-88A/SC70-5 marking/标记 VC4

热销商品

产品描述
逻辑类型Logic Type反相施密特触发器 Inverting Schmitt trigger
电路数Number of Circuits1
输入数Number of Inputs1
电源电压VccVoltage - Supply3V~5.5V
静态电流IqCurrent - Quiescent (Max)1uA
输出高,低电平电流Current - Output High, Low-8mA,8mA
低逻辑电平Logic Level - Low0.1V~0.36V
高逻辑电平Logic Level - High1.9V~3.94V
传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL5.8ns @ 4.5V~5.5V,50pF
Description & ApplicationsSchmitt-Trigger Inverter / CMOS Logic Level Shifter ;Features High Speed: tPD = 4.5ns (Typ) @VCC = 5.0 V Low Power Dissipation: ICC = 1 uA (Max) @TA = 25°C TTL−Compatible Inputs: VIL = 0.8 V; VIH = 2.0 V CMOS−Compatible Outputs: VOH > 0.8 VCC; VOL < 0.1 VCC @ Load Power Down Protection Provided on Inputs and Outputs Balanced Propagation Delays Pin and Function Compatible with Other Standard Logic Families Chip Complexity: FETs = 100; Equivalent Gates = 25 Pb−Free Package is Available
描述与应用施密特触发器逆变器/ CMOS逻辑电平转换器;特性 高速:TPD =延迟时间为4.5ns(典型值)@ VCC=5.0 V 低功耗:ICC=1uA(最大值)@ TA= 25°C TTL兼容的输入:VIL=0.8 V; VIH=2.0 V CMOS兼容输出:VOH> 0.8 VCC VOL<0.1 VCC@负载 掉电保护提供输入和输出 平衡传输延时 引脚和功能兼容与其他标准逻辑系列 芯片复杂度:场效应管=100;等效门= 25 无铅包装可用
规格书PDF
