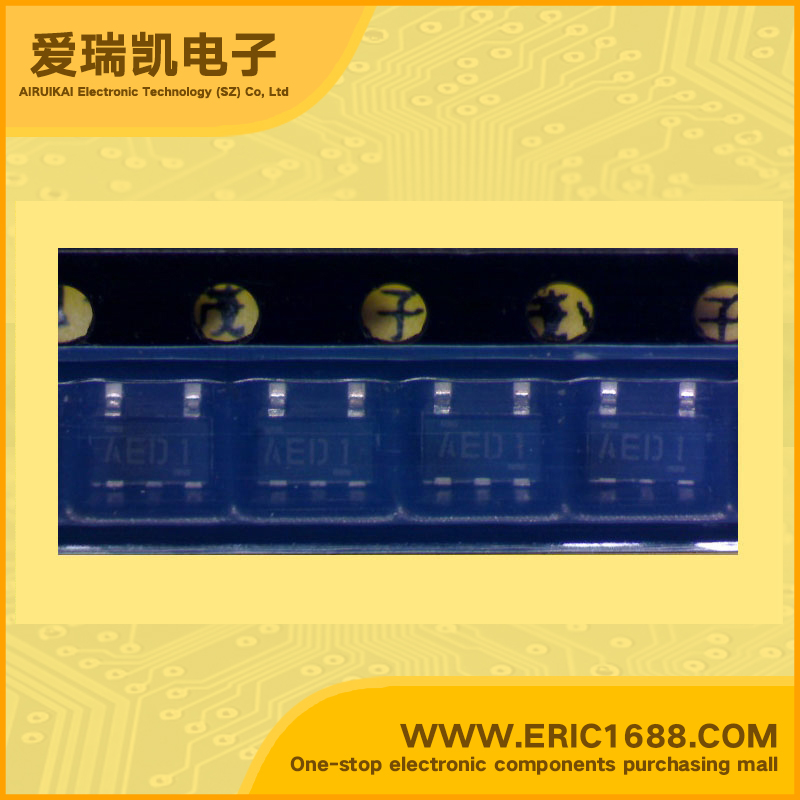

NJM2831F13 LDO电压调整器/稳压电源IC 13V 100mV/0.1V 带使能脚EN/CE SOT-153/MTP5/SOT23-5 marking/标记 AE 短路保护 过热保护
| 电路数量Number of Regulators | 1 |
| 输入电压VINVoltage - Input | 20V |
| 输出电压VOUTVoltage - Output | 13V |
| 输出电流IoCurrent - Output | 60mA |
| 最大压降VDOVoltage - Dropout | 100mV/0.1V |
| 带使能脚EN/CE(ON/OFF功能)With Enable Pin | 有 Yes |
| 最大耗散功率PdPower dissipation | |
| Description & Applications | LOW DROPOUT VOLTAGE REGULATOR ；•Output voltage options available 2.1 ∼ 15.5V (0.1V step) • High Ripple Rejection 75dB typ. (f=1kHz Vo=3V Version) • Output Noise Voltage Vno=45µVrms typ. • Output capacitor with 1.0µF ceramic capacitor (Vo≥5.1V) • Output Current Io(max.)=100mA • High Precision Output Vo±1.0% • Low Dropout Voltage 0.10V typ. (Io=60mA) • ON/OFF Control (Active High) • Internal Short Circuit Current Limit • Internal Thermal Overload Protection • Bipolar Technology • Package Outline SOT-23-5 |
| 描述与应用 | 低压差稳压器;•输出电压的可用选项2.1〜15.5V（0.1V步） •高纹波抑制比为75dB。 （F =1kHz时VO= 3V版） 输出噪声电压VNO =45μVRMS典型。 输出电容1.0μF陶瓷电容器（VO≥5.1V） •输出电流Io=100MA（最大） •高精度输出VO±1.0％ •低压差电压0.10V（典型值）。值（Io=60毫安） •ON / OFF控制（高电平有效） •内部短路电流限制 •内部热过载保护 •双极技术 •封装SOT-23-5 |
