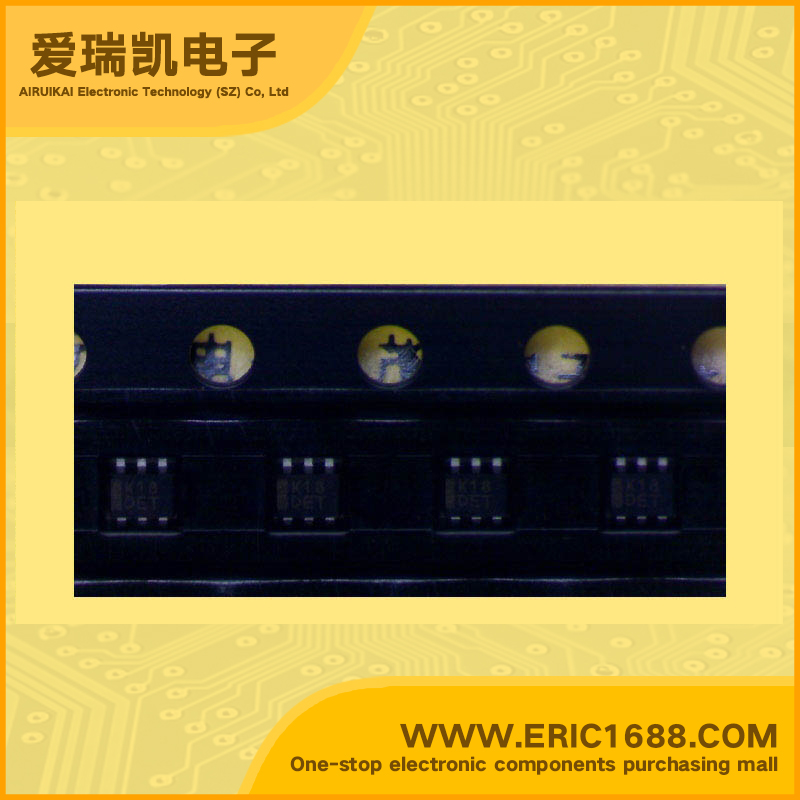

R1116D181D LDO电压调整器/稳压电源IC 1.8V 440mV/0.44V SOT-563/SON1612-6 marking/标记 K18 短路保护 过热保护
| 电路数量Number of Regulators | 1 |
| 输入电压VINVoltage - Input | 1.8V~6V |
| 输出电压VOUTVoltage - Output | 1.8V |
| 输出电流IoCurrent - Output | 150mA/0.15A |
| 最大压降VDOVoltage - Dropout | 440mV/0.44V |
| 带使能脚EN/CE(ON/OFF功能)With Enable Pin | 无 No |
| 最大耗散功率PdPower dissipation | 500mW/0.5W |
| Description & Applications | LOW NOISE 150mA LDO REGULATOR ;•Low Supply Current 10µA • Standby Current Typ. 0.1µA • Input Voltage Range 1.8V to 6.0V • Output Voltage Range 1.5V to 4.0V • Low Dropout Voltage Typ. 0.29V (IOUT=150mA,VOUT=2.8V) • High Ripple Rejection Typ. 70dB (f=1kHz, VOUT=3.0V) Typ. 53dB (f=10kHz) • High Output Voltage Accuracy ±1.5% (1.5V <= VOUT<= 3.0V), ±2.0% (VOUT>3.0V) • Low Temperature-Drift Coefficient of Output Voltage Typ. ±100ppm/°C • Excellent Line Regulation Typ. 0.02%/V • Built-in Fold Back Protection Circuit Typ. 40mA (Current at short mode) • Power source for portable communication equipment. • Power source for portable music player. • Power source for electrical appliances such as cameras, VCRs and camcorders. • Power source for battery-powered equipment. |
| 描述与应用 | 低噪声150MA LDO稳压器;•低电源电流10μA •待机电流典型。 0.1μA •输入电压范围为1.8V至6.0V •输出电压范围1.5V到4.0V •低压差典型。 0.29V（IOUT=的150mA，VOUT=2.8V） •高纹波抑制比典型。 70分贝（F =1kHz时，VOUT= 3.0V） 典型。 53分贝（F =10kHz时） •高输出电压精度±1.5％（1.5V<= VOUT= 3.0V），±2.0％（VOUT>3.0V） •低温度漂移系数的输出电压典型值。温度系数±100ppm/°C •卓越的线路调整典型。 0.02％/ V •内置折返保护电路的典型。 40mA（附加电流在很短的模式） •便携式通信设备的电源。 •电源的便携式音乐播放器。 •电源的电器，如摄像机，录像机和摄像机。 •电池供电设备的电源。 |
| 规格书PDF |
