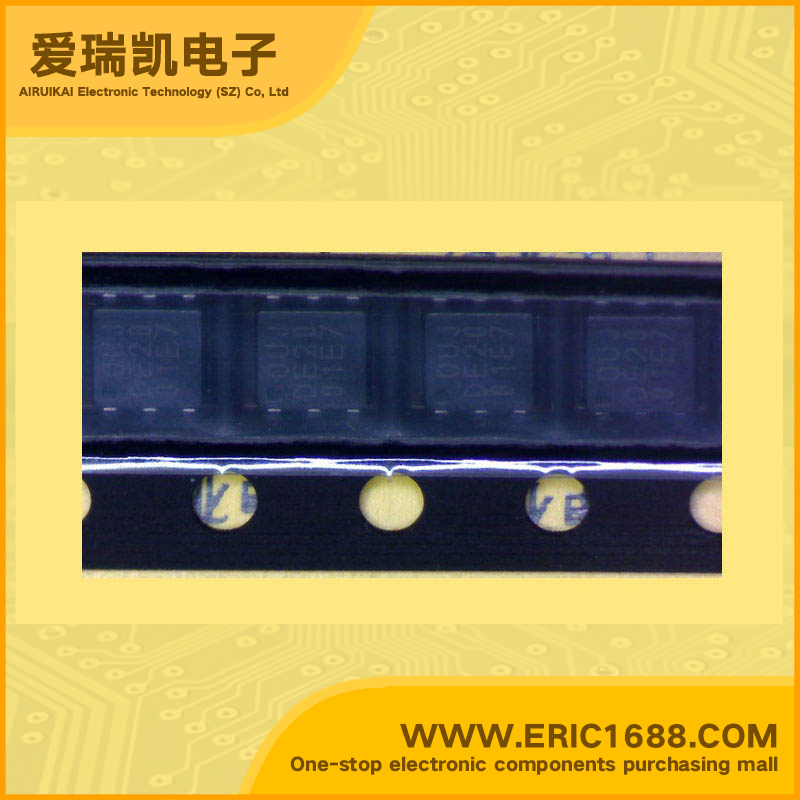

S-1170B50PD LDO电压调整器/稳压电源IC 5V 120mV/0.12V 带使能脚EN/CE 6-Pin HSON(A) marking/标记 OUJ 短路保护 过热保护

价格(不含运费):
起批量(PCS):
¥2.800
≤99
¥2.520
≤499
¥2.100
≤999
¥1.820
≤2999
¥1.680
整包

热销商品

产品描述
电路数量Number of Regulators1
输入电压VINVoltage - Input0.3~7V
输出电压VOUTVoltage - Output5V
输出电流IoCurrent - Output300mA/0.3A
最大压降VDOVoltage - Dropout120mV/0.12V
带使能脚EN/CE(ON/OFF功能)With Enable Pin有 Yes
最大耗散功率PdPower dissipation
Description & ApplicationsHIGH RIPPLE-REJECTION AND LOW DROPOUT HIGH OUTPUT CURRENT CMOS VOLTAGE REGULATOR ;•Output voltage: 1.5 V to 5.5 V, selectable in 0.1 V steps. • High-accuracy output voltage: ±1.0% • Low dropout voltage: 120 mV typ. (3.0 V output product, IOUT = 300 mA) • Low current consumption: During operation: 80 μA typ., 160 μA max. During shutdown: 0.1 μA typ., 1.0 μA max. • High current capability: 800 mA output is possible (at VIN ≥ VOUT(S) + 1.0 V) • Built-in ON/OFF circuit: Ensures long battery life. • Low ESR capacitor can be used: A ceramic capacitor of 4.7 μF or more can be used for the output capacitor. • High ripple rejection: 70 dB typ. (at 1.0 kHz) • Built-in overcurrent protector: Overcurrent of output transistor can be restricted. • Built-in thermal shutdown circuit: Damage caused by heat can be prevented.
描述与应用高纹波抑制率低压差 高输出电流CMOS电压稳压器;•输出电压:1.5 V至5.5 V,0.1 V步骤选择。 •高输出电压精度:±1.0% •低压差电压:120 mV典型。 (3.0 V输出产品,IOUT= 300 mA时) •低电流消耗:在操作过程中:80μA(典型值),最大160μA。 休眠时:0.1μA(典型值),1.0μA最大值。 •高电流能力:800 mA输出是可能的(在VIN≥VOUT(S)+1.0 V) •内置开/关控制电路,确保电池寿命长。 •可以使用低ESR电容:4.7μF以上的陶瓷电容器可用于输出电容。 •高纹波抑制:70 dB(典型值)。 (1.0千赫) •内置过载电流保护:可以限制输出晶体管的过载电流。 •内置热关断电路:由热所造成的损害是可以预防的。
规格书PDF
