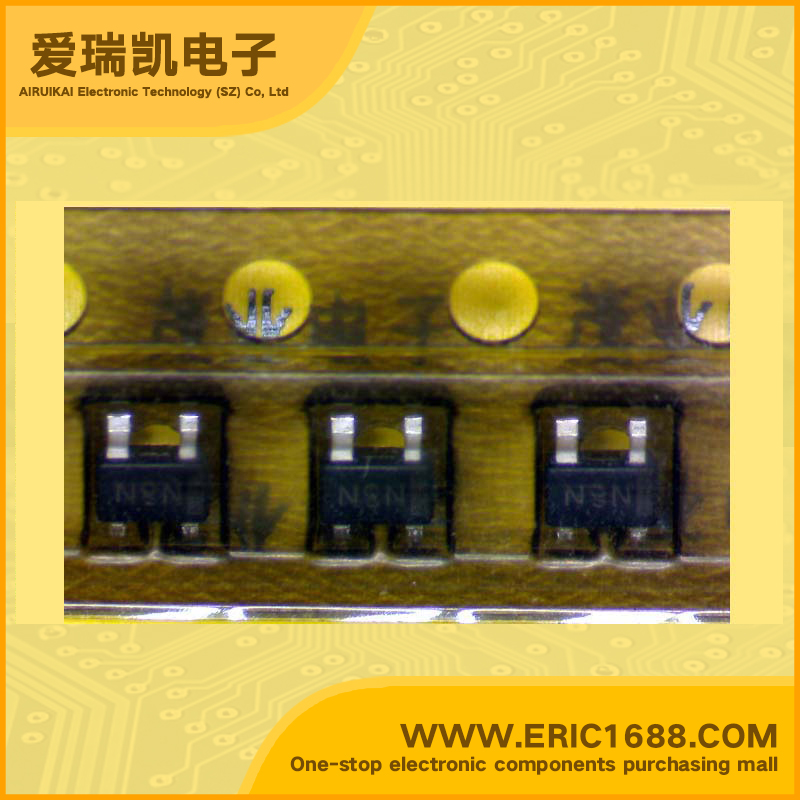

S-1323B28NB LDO电压调整器/稳压电源IC 2.8V 500mV/0.5V 带使能脚EN/CE SOT-343/SC82 marking/标记 N8N 短路保护 过热保护
| 电路数量Number of Regulators | 1 |
| 输入电压VINVoltage - Input | 0.3~7V |
| 输出电压VOUTVoltage - Output | 2.8V |
| 输出电流IoCurrent - Output | 150mA/0.15A |
| 最大压降VDOVoltage - Dropout | 500mV/0.5V |
| 带使能脚EN/CE(ON/OFF功能)With Enable Pin | 有 Yes |
| 最大耗散功率PdPower dissipation | 200mW/0.2W |
| Description & Applications | HIGH RIPPLE-REJECTION AND SMALL PACKAGE CMOS VOLTAGE REGULATOR ;•Output voltage: 1.5 V to 5.5 V, selectable in 0.1 V steps. • High-accuracy output voltage: ±1.0% • Low current consumption: During operation: 70 μA typ., 90 μA max. During shutdown: 0.1 μA typ., 1.0 μA max. • High peak current capability: 150 mA output is possible (at VIN ≥ VOUT(S) + 1.0 V) • Built-in ON/OFF circuit: Ensures long battery life. • Low ESR capacitor can be used: A ceramic capacitor of 1.0 μF or more can be used for the output capacitor. • High ripple rejection: 70 dB typ. (at 1.0 kHz) • Built-in overcurrent protector: Overcurrent of output transistor can be restricted. |
| 描述与应用 | 高纹波抑制率及小包装 CMOS电压稳压器;•输出电压：1.5 V至5.5 V，0.1 V步骤选择。 •高输出电压精度：±1.0％ •低电流消耗：在操作过程中：70μA（典型值），最大90μA。 休眠时：0.1μA（典型值），1.0μA最大值。 •高峰值电流能力：输出150 mA（VIN≥VOUT（S）+1.0 V） •内置开/关控制电路，确保电池寿命长。 •可以使用低ESR电容：1.0μF以上的陶瓷电容器可用于输出电容。 •高纹波抑制：70 dB（典型值）。 （1.0千赫） •内置过载电流保护：可以限制输出晶体管的过载电流。 |
| 规格书PDF |
