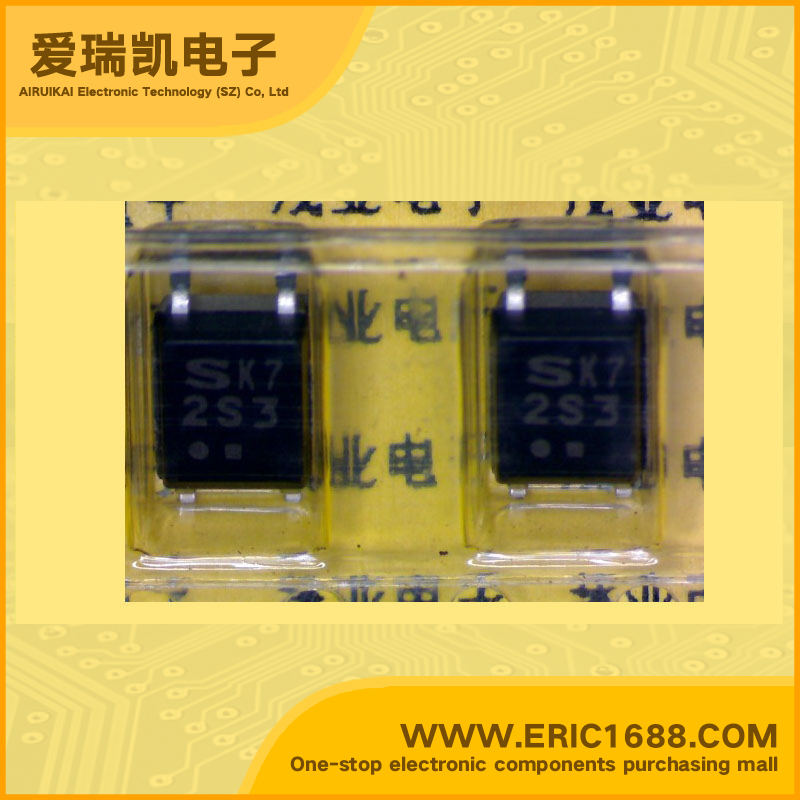

光电耦合器 S2S3LB sot marking/标记 253
| 通道数Number of Channels | 3750Vrms |
| 输入类型Input Type | 1 |
| 电压 - 隔离Voltage - Isolation | 600V |
| 电流传输比（最小值）Current Transfer Ratio (Min) | 交流标准三端双向可控硅开关 AC, Triac, Standard |
| 电流传输比（最大值）Current Transfer Ratio (Max) | 5mA |
| 电压 - 输出Voltage - Output | 3.5mA |
| 电流 - 输出/通道Current - Output / Channel | 50mA |
| 电流 - DC 正向 (If)Current - DC Forward (If) | 50mA |
| Vce 饱和值（最大值）Vce Saturation (Max) | Features • VDRM : 600V, Non-zero cross type Mini-Flat Package Phototriac Coupler for triggering • High repetitive peak off-state voltage (VDRM : 600V) • Non-zero crossing functionality • IFT ranks available (see Model Line-up section in this datasheet) • 4pin Mini-flat package • Superior noise immunity (dV/dt : MIN. 100V/µs) • Lead-free components are also available (see Model Line-up section in this datasheet) • Double transfer mold construction (Ideal for Flow Soldering) • High isolation voltage between input and output (Viso(rms) : 3.75kV) APPLICATIONS • Triggering for Triacs used to switch on and off devices which require AC Loads.For example heaters, fans, motors, solenoids, and valves. • Triggering for Triacs used for implementing phase control in applications such as lighting control and temperature control (HVAC). • AC line control in power supply applications. |
| 输出类型Output Type | 特点 •VDRM：600V，非零十字型微型扁平封装可控硅耦合器，用于触发 •高重复峰值断态电压（VDRM：600V） •非过零功能 •IFT的行列（见本数据表中的车型阵容节） •4PIN迷你扁平封装 •超强的抗干扰能力（最小的dV / dt：100V/μS） •无铅组件也可（见本数据表中的车型阵容节） •双传输模施工（非常适于波峰焊） •高输入和输出之间的隔离电压（维索（RMS）：3.75KV） 应用 •触发三端双向可控硅开关用来打开和关闭设备需要交流负载。例如，热水器，风扇，电机，电磁阀，阀。 •用于实施相位控制照明控制和温度控制（HVAC）应用，如三端双向可控硅触发。 •AC线控制在电源应用中。 |
| Description & Applications | |
| 描述与应用 |
| 规格书PDF |
