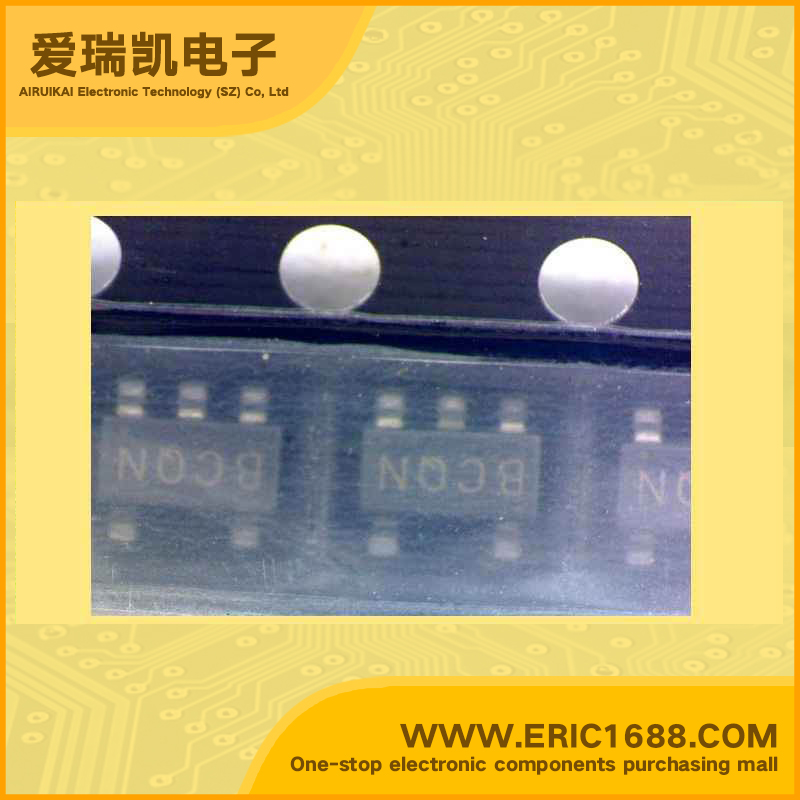

S-814A26AMC LDO电压调整器/稳压电源IC 2.6V 380mV/0.38V 带使能脚EN/CE SOT-153/SOT23-5 marking/标记 BCQ 短路保护 过热保护
| 电路数量Number of Regulators | 1 |
| 输入电压VINVoltage - Input | -0.3~12V |
| 输出电压VOUTVoltage - Output | 2.6V |
| 输出电流IoCurrent - Output | 60mA |
| 最大压降VDOVoltage - Dropout | 380mV/0.38V |
| 带使能脚EN/CE(ON/OFF功能)With Enable Pin | 有 Yes |
| 最大耗散功率PdPower dissipation | |
| Description & Applications | LOW DROPOUT CMOS VOLTAGE REGULATOR ;•Low current consumption At operation mode: Typ. 30 μA, Max. 40 μA At shutdown mode: Typ. 100 nA, Max. 500 nA • Output voltage: 0.1 V steps between 2.0 and 6.0 V • High accuracy output voltage: ±2.0 % • Output current: 110 mA capable: 3.0 V output product, at VIN=4 V • Low dropout voltage: Typ. 170 mV: 5.0 V output product, at IOUT=60 mA • Built-in shutdown circuit • Built-in short-circuit protection • Low ESR capacitor, e.g. a ceramic capacitor of 0.47 μF or more, can be used as the output capacitor. |
| 描述与应用 | 低压差CMOS电压稳压器;•低电流消耗 在操作模式：典型。 30μA，最大。 40μA 在关断模式：典型。 100 NA，最大。 500 nA的 •输出电压：0.1 V2.0和6.0 V之间的步骤 •高输出电压精度±2.0％ •输出电流：110毫安能力：3.0 V输出产品，VIN=4 V •低压差电压：典型。 170毫伏：5.0 V输出产品，IOUT= 60 mA时 •内置关断电路 •内置短路保护 •低ESR电容，如0.47μF以上的陶瓷电容器，可以用作输出电容。 |
| 规格书PDF |
