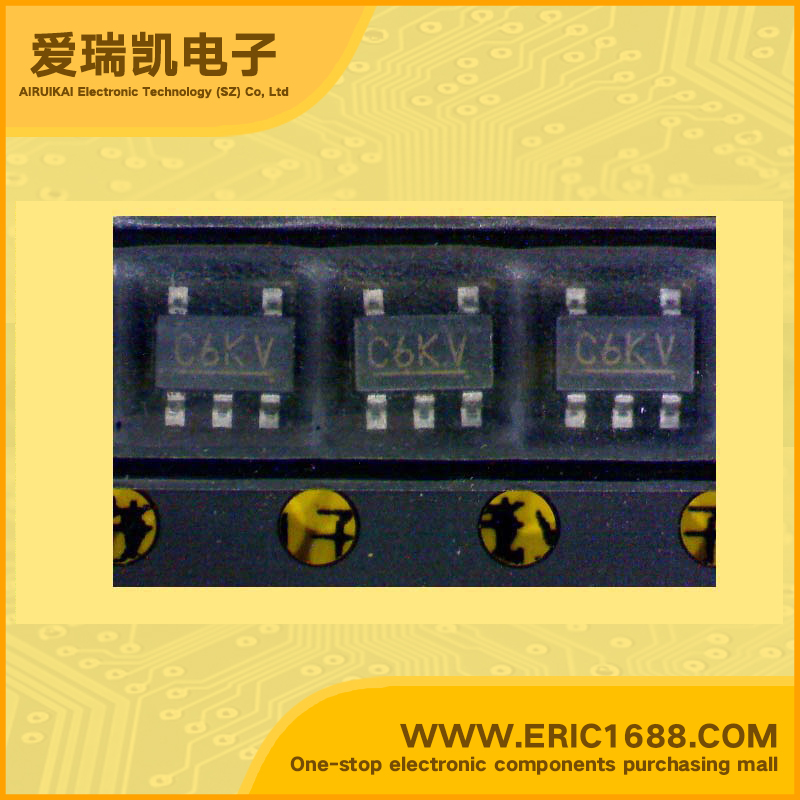

S-L2980A25MC-TF-G LDO电压调整器/稳压电源IC 2.5V 130mV/0.13V 带使能脚EN/CE SOT-153/SOT23-5 marking/标记 C6K 短路保护 过热保护
| 电路数量Number of Regulators | 1 |
| 输入电压VINVoltage - Input | -0.3~12V |
| 输出电压VOUTVoltage - Output | 2.5V |
| 输出电流IoCurrent - Output | 50mA |
| 最大压降VDOVoltage - Dropout | 130mV/0.13V |
| 带使能脚EN/CE(ON/OFF功能)With Enable Pin | 有 Yes |
| 最大耗散功率PdPower dissipation | 600mW/0.6W |
| Description & Applications | HIGH RIPPLE-REJECTION AND LOW DROPOUT CMOS VOLTAGE REGULATOR ;•Output voltage: 1.5 V to 6.0 V, selectable in 0.1 V steps •High accuracy output voltage: ±2.0 % accuracy •Low dropout voltage: 120 mV typ. (at 3.0 V output product, IOUT=50 mA) •Low current consumption: During operation: 90 μA typ., 140 μA max. During shutdown: 0.1 μA typ., 1.0 μA max. •High peak current capability: 150 mA output is possible. (at VIN≥VOUT(S)+1.0 V) • Built-in shutdown circuit: Ensure long battery life. • Low ESR capacitor: A 1.0 μF capacitor can be used as the output capacitor. (A 2.2 μF capacitor can be used as the output capacitor for the products whose output voltage is 1.7 V or less.) • High ripple rejection: 70 dB typ. (at 1.0 kHz) |
| 描述与应用 | 高纹波抑制率低压差 CMOS电压稳压器;•输出电压：1.5 V到6.0 V，0.1 V步中选择 •高输出电压精度±2.0％的准确度 •低压差电压：120 mV典型。 （在3.0 V输出产品，IOUT= 50毫安） •低电流消耗：在操作过程中：90μA（典型值），最大140μA。 休眠时：0.1μA（典型值），1.0μA最大值。 •高峰值电流容量：150 mA输出是可能的。 （VIN≥VOUT（S）+1.0 V） •内置关断电路：确保电池寿命长。 •低ESR电容器1.0μF电容可作为输出电容。 （2.2μF的电容可以用作输出电容的产品 其输出电压1.7 V以下。） •高纹波抑制：70 dB（典型值）。 （1.0千赫） |
| 规格书PDF |
