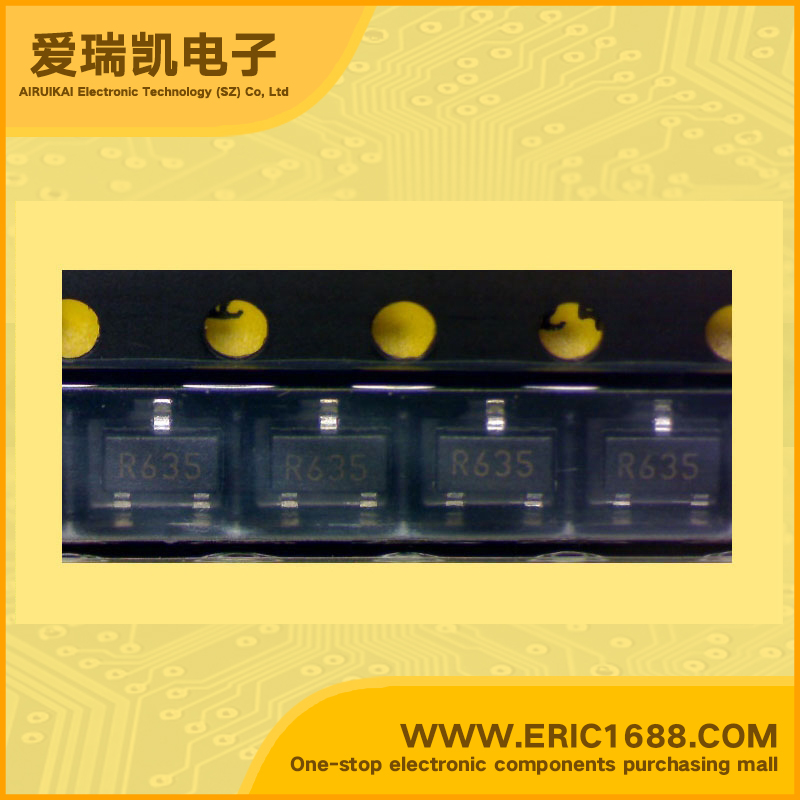

XC61CN5602MR 电压检测器电源IC 5.6V SOT-23 marking/标记 R63 微处理器复位电路,上电复位电路
| 受检测电压数Number of Voltages Monitored | 1 |
| 检测电压/复位阈值电压VDETVoltage - Threshold | 5.6V |
| 工作电压VINVoltage - Supply | 9V |
| 高/低有效复位Reset | 低 Active Low |
| 输出类型Output Type | open drain |
| 看门狗Watchdog | 无 No |
| 功耗PdPower Dissipation | 250mW/0.25W |
| Description & Applications | •Highly Accurate : ± 2% (Low Voltage VD: 0.8V~1.5V) (Standard Voltage VD: 1.6V~6.0V) ± 1% (Standard Voltage VD: 2.6V~5.0V) •Low Power Consumption : 0.7μA (TYP.) [VIN=1.5V] •Detect Voltage Range :0.8V ~ 6.0V in 100mV increments •Operating Voltage Range :0.7V ~ 6.0V (Low Voltage) 0.7V～10.0V (Standard Voltage) •Detect Voltage Temperature Characteristics : ±100ppm/℃ (TYP.) @Ta=25 OC •Output Configuration : N-channel open drain or CMOS •Microprocessor reset circuitry •Memory battery back-up circuits •Power-on reset circuits •Power failure detection •System battery life and charge voltage monitors |
| 描述与应用 | •高精度：±2％（VD低电压：0.8V〜1.5V）（VD标准电压：1.6V〜6.0V） ±1％（VD标准电压：2.6V〜5.0V） •低功耗：0.7μA（典型值）[VIN= 1.5V] •检测电压范围：0.8V〜6.0V，在100mV增量 •工作电压范围：0.7V〜6.0V（低电压） 0.7V〜10.0V（标准电压） •检测电压温度特性：温度系数±100ppm/℃（典型值）@大=25 OC •输出配置：N-沟道开漏或CMOS •微处理器复位电路 •记忆后备电池电路 •上电复位电路 •电源故障检测 •系统电池寿命和充电电压监视 |
| 规格书PDF |
