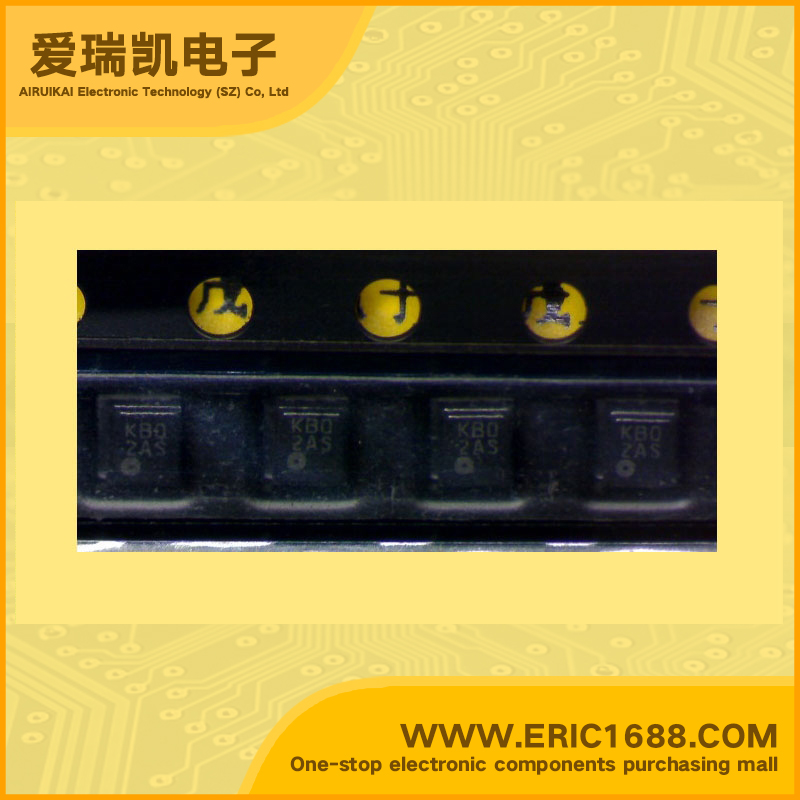

XC9116B02ADR DC/DC升压转换器电源管理IC 〈17.5V USP-6B marking/标记 KBO 升压型DC/ DC转换器的背光LED驱动器
| 控制方式MODE | PWM |
| 输入电压VINInput Voltage | 2.5~6V |
| 输出电压VOUTOutput Voltage | 〈17.5V |
| 输出电流IOUTOutput Current | 325mA/0.325A |
| 震荡频率FOSCOscillation Frequency | 1MHz |
| 内置FETBuilt-in FET | |
| Description & Applications | Step-Up DC/DC Converter-Backlight LED Driver •Input Voltage Range : 2.5V ~ 6.0V •Output Voltage Range : Up to 17.5V externally set-up •Oscillation Frequency : 1.0MHz, ±20% •ON Resistance : 2.0Ω •Control : PWM control •Standby current : ISTB=1.0µA (MAX.) •Load Capacitor : 0.22µF, ceramic •Lx Limit Current : 325mA •For White LED drivers •Mobile phones, PHS •PDAs •Digital still cameras |
| 描述与应用 | 升压型DC/ DC转换器的背光LED驱动器 •输入电压范围：2.5V〜6.0V •输出电压范围：高达17.5V外部设定 •振荡频率：1.0MHz的±20％ •导通电阻：2.0Ω •控制：PWM控制 •待机电流：ISTB=1.0μA（最大值） •负载电容：0.22μF，陶瓷 •LX限制电流：325毫安的 •对于白光LED驱动器 •移动电话，小灵通 •掌上电脑 •数码相机 |
| 规格书PDF |
