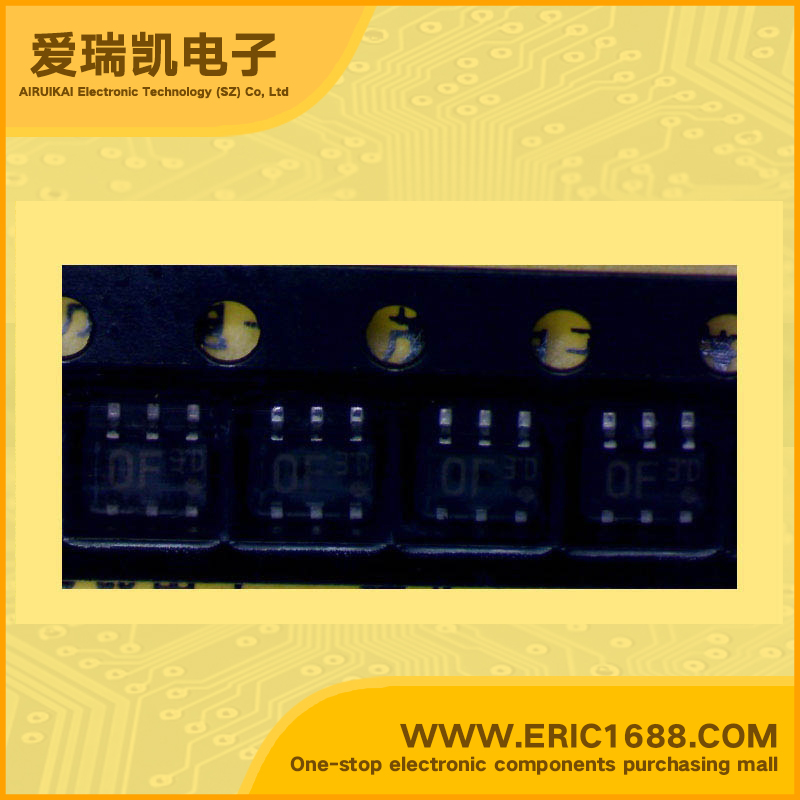

XN4130 PNP+PNP复合带阻尼三极管 -15V -500mA R1=10KΩ HEF=80~280 300mW/0.3W SOT-163/SC-74/SOT23-6 标记OF 开关电路 逆变器 接口电路 驱动电路
集电极-基极反向击穿电压V(BR)CBO Collector-Base Voltage(VCBO) |
-15V |
集电极-发射极反向击穿电压V(BR)CEO Collector-Emitter Voltage(VCEO) |
-15V |
集电极连续输出电流IC Collector Current(IC) |
-500MA |
基极输入电阻R1 Input Resistance(R1) | 10KΩ |
基极-发射极输入电阻R2 Base-Emitter Resistance(R2) | |
基极与基极-发射极输入电阻比(R1/R2) Base-Emitter Input Resistance Ratio(R1/R2) |
|
直流电流增益hFE DC Current Gain(hFE) |
80~280 |
截止频率fT Transtion Frequency(fT) |
130MHZ |
耗散功率Pc Power Dissipation |
300mw/0.3w |
描述与应用 Description & Applications |
硅PNP型外延刨床晶体管
低频放大的输出
UNR1130(UN1130)×2
|
