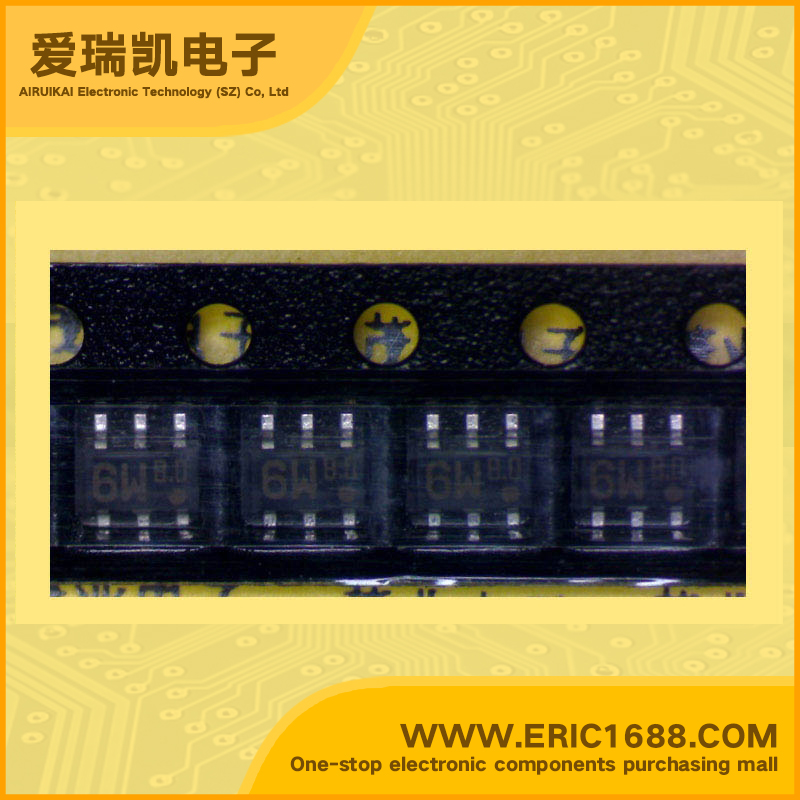

XN6113 PNP+PNP复合带阻尼三极管 -50V -0.1A R1=R2=47KΩ HEF=80 300mW/0.3W SOT-163/SC-74/SOT23-6 标记6W 开关电路 逆变器 接口电路 驱动电路
| 集电极-基极反向击穿电压V(BR)CBO Collector-Base Voltage(VCBO) |
-50V |
| 集电极-发射极反向击穿电压V(BR)CEO Collector-Emitter Voltage(VCEO) |
-50V |
| 集电极连续输出电流IC Collector Current(IC) |
-100MA |
| 基极输入电阻R1 Input Resistance(R1) | 47KΩ |
| 基极-发射极输入电阻R2 Base-Emitter Resistance(R2) | 47KΩ |
| 基极与基极-发射极输入电阻比(R1/R2) Base-Emitter Input Resistance Ratio(R1/R2) |
1 |
| 直流电流增益hFE DC Current Gain(hFE) |
80 |
| 截止频率fT Transtion Frequency(fT) |
80MHZ |
| 耗散功率Pc Power Dissipation |
0.3W |
| 描述与应用 Description & Applications |
硅PNP型外延刨床晶体管
开关/数字电路
UN1113×2
|
