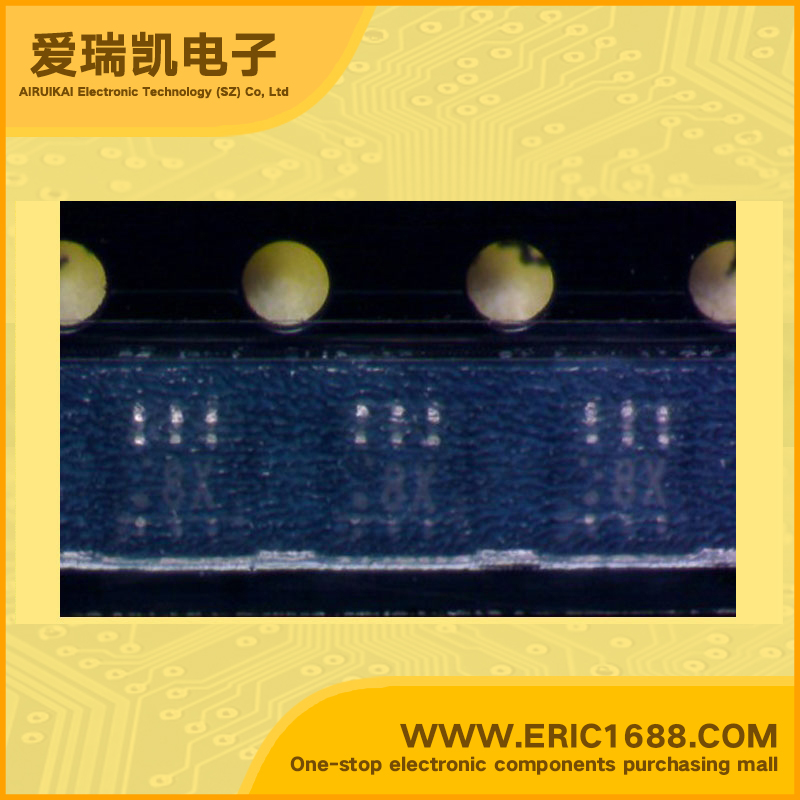

XP6215 NPN+NPN复合带阻尼三极管 50V 100mA R1=10KΩ HEF=160~460 150mW/0.15W SOT-363/SC-88/SC70-6 标记8X 开关电路 逆变器 接口电路 驱动电路
| 集电极-基极反向击穿电压V(BR)CBO Collector-Base Voltage(VCBO) |
50V |
| 集电极-发射极反向击穿电压V(BR)CEO Collector-Emitter Voltage(VCEO) |
50V |
| 集电极连续输出电流IC Collector Current(IC) |
100MA |
| 基极输入电阻R1 Input Resistance(R1) | 10 KΩ |
| 基极-发射极输入电阻R2 Base-Emitter Resistance(R2) | |
| 基极与基极-发射极输入电阻比(R1/R2) Base-Emitter Input Resistance Ratio(R1/R2) |
|
| 直流电流增益hFE DC Current Gain(hFE) |
160~460 |
| 截止频率fT Transtion Frequency(fT) |
150MHZ |
| 耗散功率Pc Power Dissipation |
150MW |
| 描述与应用 Description & Applications |
硅NPN型晶体管
开关/数字电路
■特性
●两个元素纳入一个包。
(晶体管内置电阻)
●减少一半的安装面积和组装成本。
■元素的基本零件号码
UN1215 × 2
|
