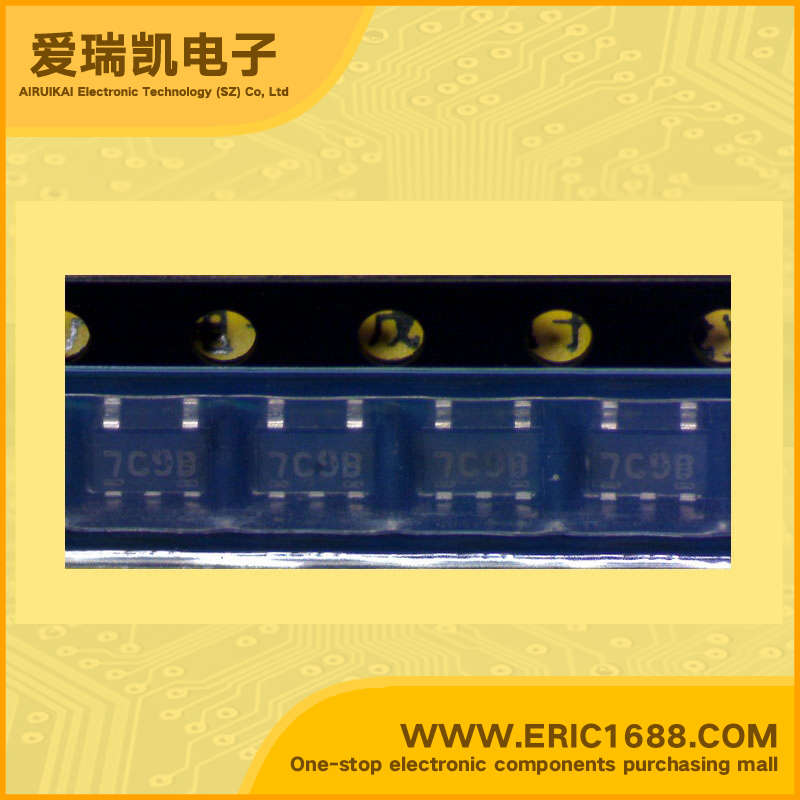

NJM2872F29 LDO电压调整器/稳压电源IC 2.9V 100mV/0.1V 带使能脚EN/CE SOT-153/MTP5/SOT23-5 marking/标记 7C 短路保护 过热保护
| 电路数量Number of Regulators | 1 |
| 输入电压VINVoltage - Input | 14V |
| 输出电压VOUTVoltage - Output | 2.9V |
| 输出电流IoCurrent - Output | 60mA |
| 最大压降VDOVoltage - Dropout | 100mV/0.1V |
| 带使能脚EN/CE(ON/OFF功能)With Enable Pin | 有 Yes |
| 最大耗散功率PdPower dissipation | 200mW/0.2W |
| Description & Applications | LOW DROPOUT VOLTAGE REGULATOR ；• High Ripple Rejection 70dB typ. (f=1kHz) • Output Noise Voltage Vno=30µVrms (Cp=0.01µF) • Output capacitor with 1.0uF ceramic capacitor (Vo≥2.7V) •Output Current Io(max.)=150mA •High Precision Output Vo±2% • Vo±1%:A Version • Low Dropout Voltage 0.10V typ. (Io=60mA) • ON/OFF Control (Active High) •Operating Voltage Range +2.5V∼+14V (Vo≤2.0V version) • Internal Short Circuit Current Limit • Internal Thermal Overload Protection • Bipolar Technology |
| 描述与应用 | 低压差稳压器;•高纹波抑制70dB（典型值）。 （F =1kHz时） •输出噪声电压VNO=30μVRMS（CP=0.01μF） 输出电容与1.0uF陶瓷电容器（VO≥2.7V） •输出电流Io（最大）=150MA •高精度输出VO±2％？ •VO±1％：A版本 •低压差电压0.10V（典型值）。 （IO=60毫安） •ON / OFF控制（高电平有效） •工作电压范围+2.5 V〜+14 V（VO≤2.0V版本） •内部短路电流限制 •内部热过载保护 •双极技术 |
| 规格书PDF |
