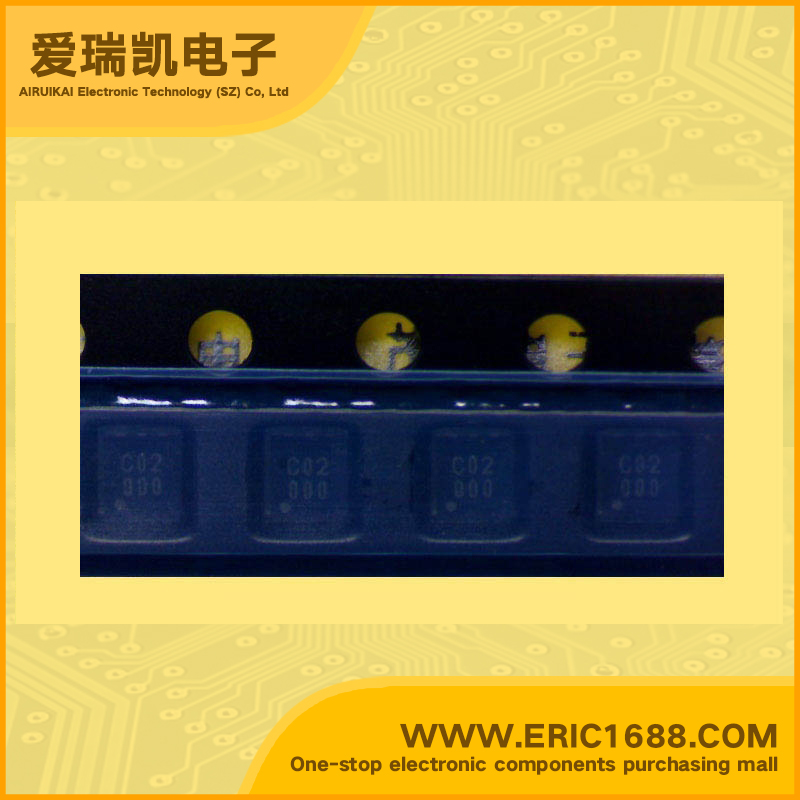

R5323K019B LDO电压调整器/稳压电源IC 1.5~4V 带使能脚EN/CE PLP1820-6 marking/标记 G02 短路保护 过热保护
| 电路数量Number of Regulators | 2 |
| 输入电压VINVoltage - Input | 6.5V |
| 输出电压VOUTVoltage - Output | 1.5~4V |
| 输出电流IoCurrent - Output | 150mA/0.15A |
| 最大压降VDOVoltage - Dropout | |
| 带使能脚EN/CE(ON/OFF功能)With Enable Pin | 有 Yes |
| 最大耗散功率PdPower dissipation | 880mW/0.88W |
| Description & Applications | 150mA 2ch LDO REGULATOR ;•Low Supply Current Typ. 90µA (VR1, VR2) •Standby Mode Typ. 0.1µA (VR1, VR2) • Low Dropout Voltage Typ. 0.22V (IOUT=150mA , Output Voltage Type) • High Ripple Rejection Typ. 75dB(VOUT<= 2.4V) , Typ. 70dB(VOUT<= 2.5V)(f=1kHz) Typ. 65dB(VOUT<= 2.4V) , Typ. 60dB(VOUT<= 2.5V) (f=10kHz) • Low Temperature-drift Coefficient of Output Voltage Typ. ±100ppm/°C • Excellent Line Regulation Typ.0.02%/V • High Output Voltage Accuracy ±2.0% • Output Voltage Stepwise setting with a step of 0.1V in the range of 1.5V to 4.0V is possible • Built-in chip enable circuit (A/B: active high) • Built-in fold-back protection circuitTyp. 40mA (Current at short mode) • Ceramic Capacitor is recommended. (1.0µF or more) • Power source for handheld communication equipment. • Power source for electrical appliances such as cameras, VCRs and camcorders. • Power source for battery-powered equipment. |
| 描述与应用 | 双声道150MA LDO稳压器;•低电源电流典型。 90μA（VR1，VR2） •待机模式典型。 0.1μA（VR1，VR2） •低压差典型。 0.22V（IOUT=的150mA，输出电压类型） •高纹波抑制比典型。 75分贝（VOUT=2.4V），典型值。 70分贝（VOUT= 2.5V）（F =1kHz时） 典型。 <65分贝（VOUT=2.4V），典型值。 60分贝（VOUT= 2.5V）（F =10kHz时） •低温度漂移系数的输出电压典型值。温度系数±100ppm/°C •卓越的线路调整Typ.0.02％/ V •高输出电压精度±2.0％ •输出电压的范围内，以每步0.1V逐步设置 1.5V到4.0V •内置芯片使能电路（A / B：主动高） •内置折返保护circuitTyp。 40mA（附加电流在很短的模式） •陶瓷电容器建议。 （1.0μF或多种） •手持通信设备的电源。 •电源的电器，如摄像机，录像机和摄像机。 •电池供电设备的电源。 |
| 规格书PDF |
