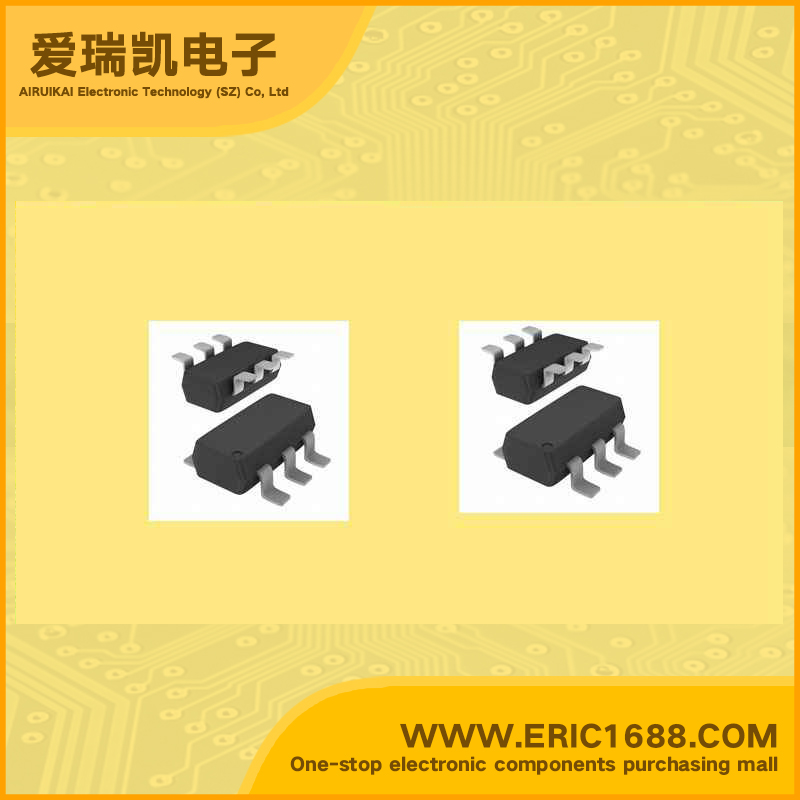

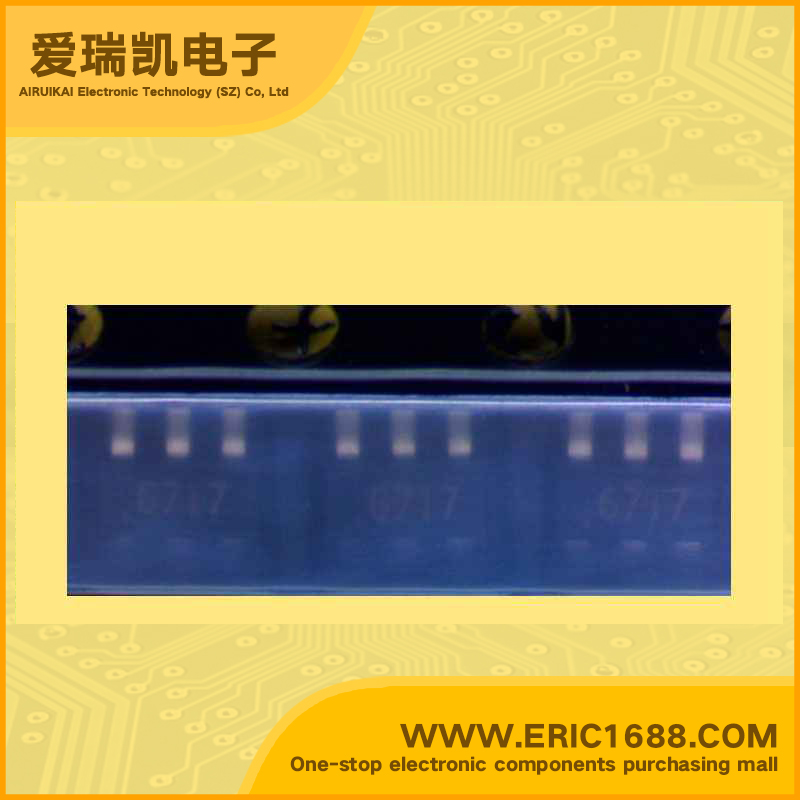

ZXTD6717E6TA NPN+PNP复合三极管 15V/-12V 1.5A/-1.25A 390/340 SOT-163/SOT23-6 标记6717 用于开关/数字电路
| 集电极-基极反向击穿电压V(BR)CBO Collector-Base Voltage(VCBO) | 15V/-12V |
| 集电极-发射极反向击穿电压V(BR)CEO Collector-Emitter Voltage(VCEO) | 15V/-12V |
| 集电极连续输出电流IC Collector Current(IC) | 1.5A/-1.25A |
| 截止频率fT Transtion Frequency(fT) | 180MHz/220MHz |
| 直流电流增益hFE DC Current Gain(hFE) | 390/340 |
| 管压降VCE（sat） Collector-Emitter Saturation Voltage | 75mV/-110mV |
| 耗散功率Pc Power Dissipation | 1700mW |
| Description & Applications | Features • COMPLEMENTARY NPN/PNP LOW SATURATION DUAL TRANSISTORS • Low Saturation Voltage • RCE(sat)values NPN =135mΩ at 1.5A - PNP =150mΩ at 1.25A • hFEmin 200 at 1A • IC=1.5A Continuous (NPN), 1.25A (PNP) • SOT23-6 package with PD= 1.1W APPLICATIONS • Various driving functions Lamps,Motors,Relays and solenoids • High output current switches |
| 描述与应用 | 特点 •互补NPN/ PNP低饱和双晶体管 •低饱和电压 •RCE（星期六）值为1.25A NPN=1.5A135mΩ - PNP=150MΩ •hFEmin2001A •IC=1.5A连续（NPN），1.25A（PNP） •SOT23-6封装的PD=1.1W 应用 •各种驾驶功能灯，电动机，继电器和螺线管 •高输出电流开关 |
| 规格书PDF |
