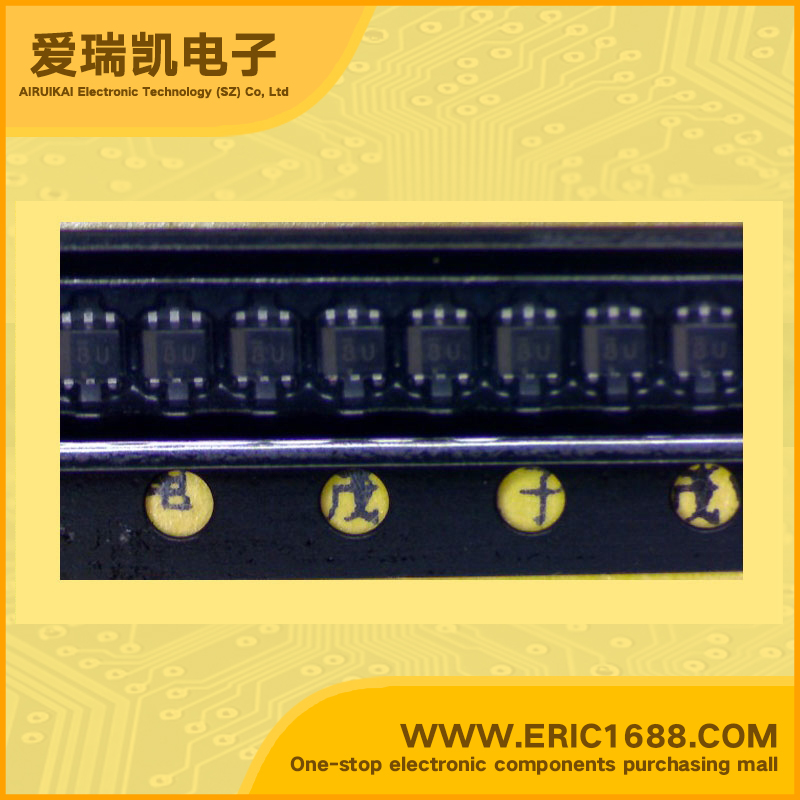

UP04216G08SO NPN+NPN复合三极管 50V 0.1A HEF=160~460 SOT-563 标记8U 用于开关/数字电路
| 集电极-基极反向击穿电压V(BR)CBO Collector-Base Voltage(VCBO) |
50V |
| 集电极-发射极反向击穿电压V(BR)CEO Collector-Emitter Voltage(VCEO) |
50V |
| 集电极连续输出电流IC Collector Current(IC) |
100MA/0.1A |
| 基极输入电阻R1 Input Resistance(R1) | 4.7KΩ |
| 基极-发射极输入电阻R2 Base-Emitter Resistance(R2) | |
| 基极与基极-发射极输入电阻比(R1/R2) Base-Emitter Input Resistance Ratio(R1/R2) |
|
| 直流电流增益hFE DC Current Gain(hFE) |
160~460 |
| 截止频率fT Transtion Frequency(fT) |
150MHZ |
| 耗散功率Pc Power Dissipation |
125MW |
| 描述与应用 Description & Applications |
特点 •NPN硅外延平面型 •两个要素纳入一个包（内置电阻晶体管） •减少安装面积和装配成本的一半 •对于开关/数字电路 |
