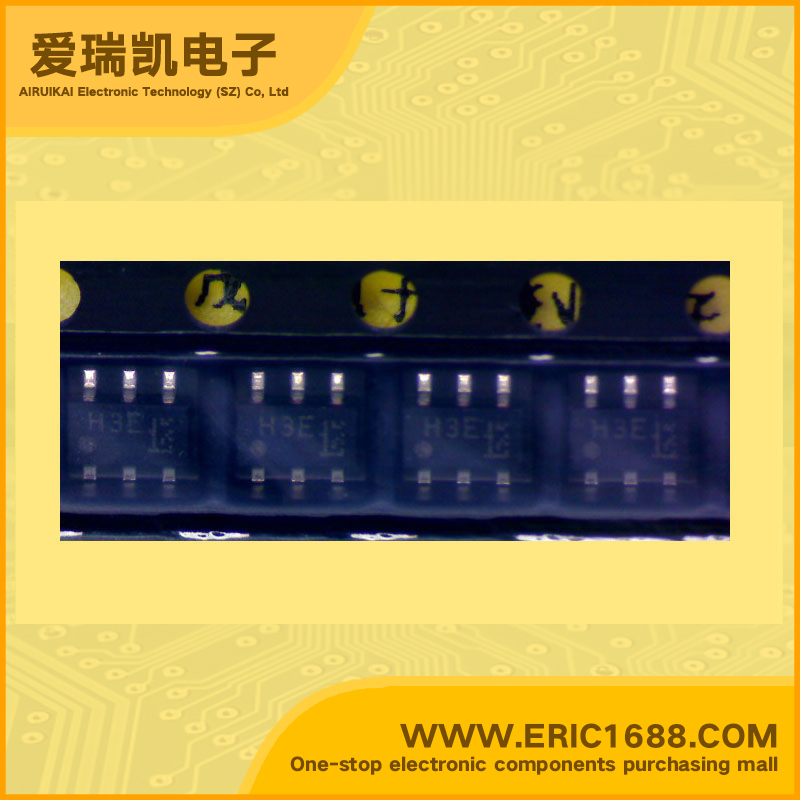

TPC6603 PNP三极管 -30V -3A HEF=200~500 SOT-163/SM6/SOT-26 标记H3E 用于开关/数字电路
| 集电极-基极反向击穿电压V(BR)CBO Collector-Base Voltage(VCBO) |
-30V |
| 集电极-发射极反向击穿电压V(BR)CEO Collector-Emitter Voltage(VCEO) |
-20V |
| 集电极连续输出电流IC Collector Current(IC) |
-3A |
| 截止频率fT Transtion Frequency(fT) |
|
| 直流电流增益hFE DC Current Gain(hFE) |
200~500 |
| 管压降VCE（sat） Collector-Emitter Saturation Voltage |
-0.19V |
| 耗散功率Pc Power dissipation |
0.8W |
| 描述与应用 Description & Applications |
切换应用程序
直流/直流转换器的应用程序
斯特罗布Flash应用程序
高直流电流增益:hFE = 200 - 500(IC =0.5A)
低饱和:VCE(sat)=0.19 V(max)
高速开关:tf = 40 ns(typ)。
|
| 规格书PDF |
