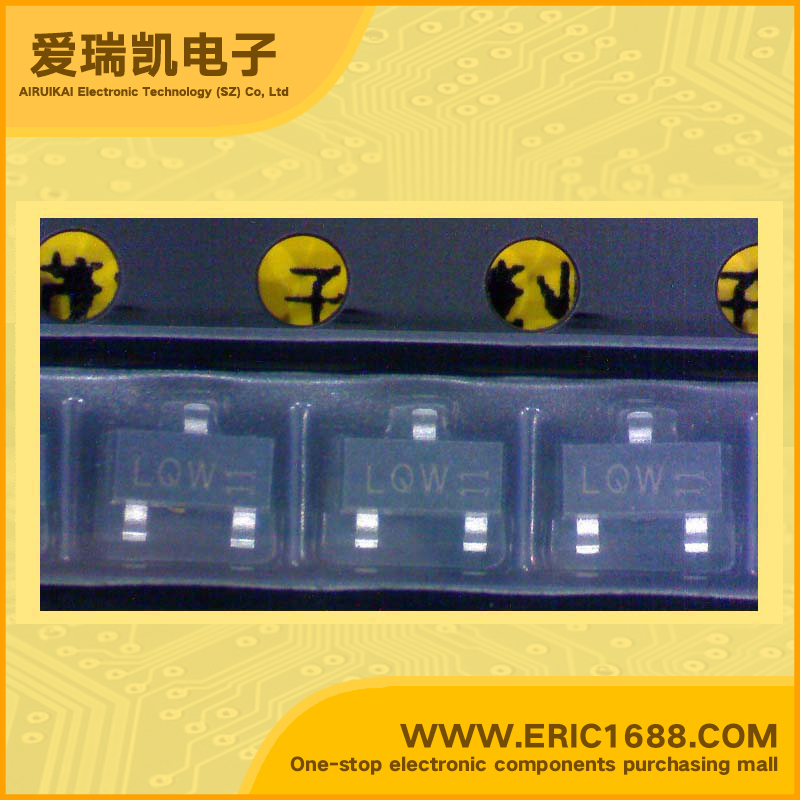

TL431AMSDT 电压基准电源IC 2.495 V ~ 36 V SOT-23 marking/标记 LQW 并联稳压器 精密电流限制器
| 参考类型Reference Type | 旁路，可调节，精度 Shunt, Adjustable, Precision |
| 输出电压VoVoltage - Output | 2.495 V ~ 36 V |
| 误差Tolerance | ±1% |
| 温度系数Temperature Coefficient | |
| 输入电压Voltage - Input | 2.495 V ~ 36 V |
| 阴极电流Current - Cathode | 600µA |
| 输出电流IOUTCurrent - Output | 100mA/0.1A |
| Description & Applications | FEATURES • Adjustable precision shunt regulator • Programmable output voltage up to 36 V • Three different reference voltage tolerances: • Standard grade: 2 % • A-Grade: 1 % • B-Grade: 0.5 % • Typical temperature drift: 6 mV (in a range of 0 C up to 70 C) • Low output noise • Typical output impedance: 0.2 • Sink current capability: 1 mA to 100 mA • AEC-Q100 qualified (grade 1) Applications • Shunt regulator • Precision current limiter • Precision constant current sink • Isolated feedback loop for Switch Mode Power Supply (SMPS) |
| 描述与应用 | 特点 •可调式精密并联稳压器 •可编程输出电压高达36 V •三种不同的参考电压公差： •标准等级：2％ •A级：1％ B级：0.5％ •典型温度漂移：6毫伏（范围在0C至70C） •低输出噪声 •典型输出阻抗：0.2 •灌电流能力：1 mA至100 mA的 •通过AEC-Q100认证（1级） 应用 •并联稳压器 •精密电流限制器 •精密恒流下沉 •隔离反馈回路的开关模式电源（SMPS） |
| 规格书PDF |
