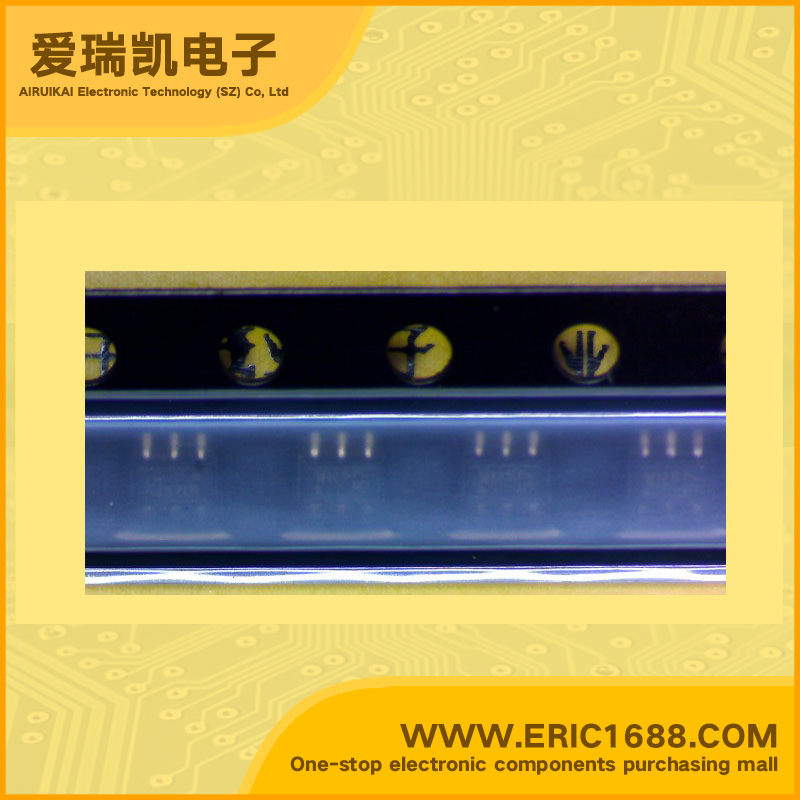

BCR198S PNP+PNP复合带阻尼三极管 -50V -70mA HEF=70 R1=R2=47KΩ 250mW/0.25W SOT-363/SC-88/SC70-6 标记WR 开关电路 逆变器 接口电路 驱动电路
| 集电极-基极反向击穿电压V(BR)CBO Collector-Base Voltage(VCBO) |
-50V |
| 集电极-发射极反向击穿电压V(BR)CEO Collector-Emitter Voltage(VCEO) |
-50V |
| 集电极连续输出电流IC Collector Current(IC) |
-100MA/-0.1A |
| 基极输入电阻R1 Input Resistance(R1) | 47KΩ |
| 基极-发射极输入电阻R2 Base-Emitter Resistance(R2) | 47KΩ |
| 基极与基极-发射极输入电阻比(R1/R2) Base-Emitter Input Resistance Ratio(R1/R2) |
1 |
| 直流电流增益hFE DC Current Gain(hFE) |
70 |
| 截止频率fT Transtion Frequency(fT) |
190MHZ |
| 耗散功率Pc Power Dissipation |
250MW/0.25W |
| 描述与应用 Description & Applications |
硅PNP型数字晶体管
开关电路、逆变器、接口电路、驱动电路
内置的偏置电阻(R1 = 47 kΩ,R2 = 47 kΩ)
|
