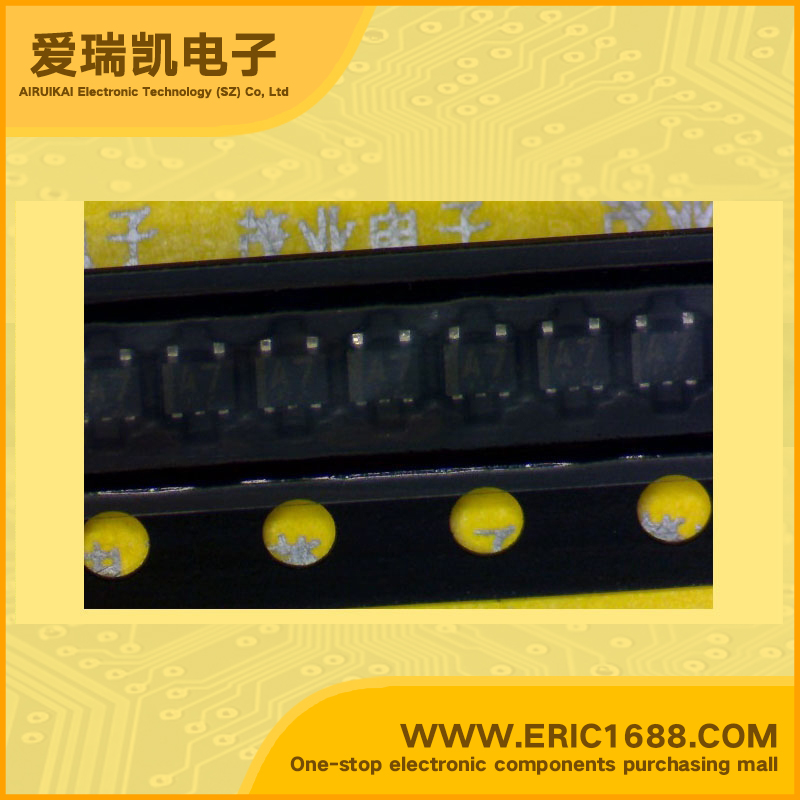

EMA7 PNP+PNP复合带阻尼三极管 -20V -100mA 150mW/0.15W R1=4.7KΩ R2=10KΩSOT-553/EMT5 标记A7 开关电路 逆变器 接口电路 驱动电路
| 集电极-基极反向击穿电压V(BR)CBO Collector-Base Voltage(VCBO) |
-50V |
| 集电极-发射极反向击穿电压V(BR)CEO Collector-Emitter Voltage(VCEO) |
-50V |
| 集电极连续输出电流IC Collector Current(IC) |
100MA |
| 基极输入电阻R1 Input Resistance(R1) | 4.7KΩ |
| 基极-发射极输入电阻R2 Base-Emitter Resistance(R2) | 10KΩ |
| 基极与基极-发射极输入电阻比(R1/R2) Base-Emitter Input Resistance Ratio(R1/R2) |
0.47 |
| 直流电流增益hFE DC Current Gain(hFE) |
|
| 截止频率fT Transtion Frequency(fT) |
250MHZ |
| 耗散功率Pc Power Dissipation |
0.15W |
| 描述与应用 Description & Applications |
双硅PNP晶体管(每个都有两个内置电阻) 双 DTA143X
|
| 技术文档PDF下载 | 在线阅读 |
| 规格书PDF |
