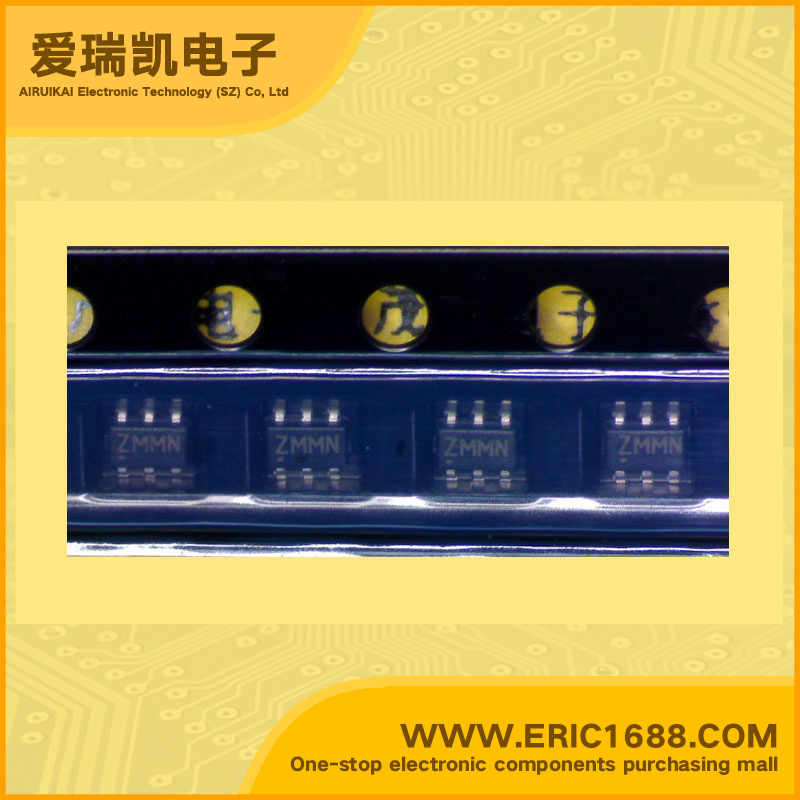

集成电路IC 模拟开关 PI5A3157CX SOT-363 marking/标记 ZM
| 开关配置Circuit | 单刀双掷 1*SPDT |
| 导通电阻On-State Resistance | 12Ω/Ohm |
| 电源电压Voltage - Supply | 1.65 V ~ 5.5 V |
| Description & Applications | Low Voltage SPDT Analog Switch 2:1 Mux/Demux Bus Switch The PI5A3157 is a high-bandwidth, fast single-pole double-throw (SPDT) CMOS switch. It can be used as an analog switch or as a low-delay bus switch. CMOS Technology for Bus and Analog Applications Low ON Resistance: 8-ohms at 3.0V Wide VCC Range: 1.65V to 5.5V Rail-to-Rail Signal Range Control Input Overvoltage Tolerance: 5.5V min. Fast Transition Speed: 5.2ns max. at 5V High Off Isolation: 57dB at 10MHz 54dB (10MHz) Crosstalk Rejection Reduces Signal Distortion High Bandwidth: 250 MHz Applications Cell Phones PDAs Portable Instrumentation Battery Powered Communications Computer Peripherals |
| 描述与应用 | 低压单刀双掷模拟开关2:1复用器/解复用器总线开关 PI5A3157是一个高带宽，快速单刀双掷 单刀双掷（SPDT）的CMOS开关。它可以被用来作为一个模拟开关或作为一个 低延时总线开关。 CMOS总线和模拟技术的应用 在3.0V低导通阻抗：8欧姆 宽VCC范围：1.65V到5.5V 轨到轨信号范围 控制输入过压容差：5.5V分钟。 快速转换速度：5.2ns最大。在5V 在10MHz高关断隔离：57分贝 54分贝（10MHz的）串音抑制降低信号失真 高带宽：250 MHz的 应用 手机 掌上电脑 便携式仪表 电池供电的通信 电脑周边 |
| 规格书PDF |
