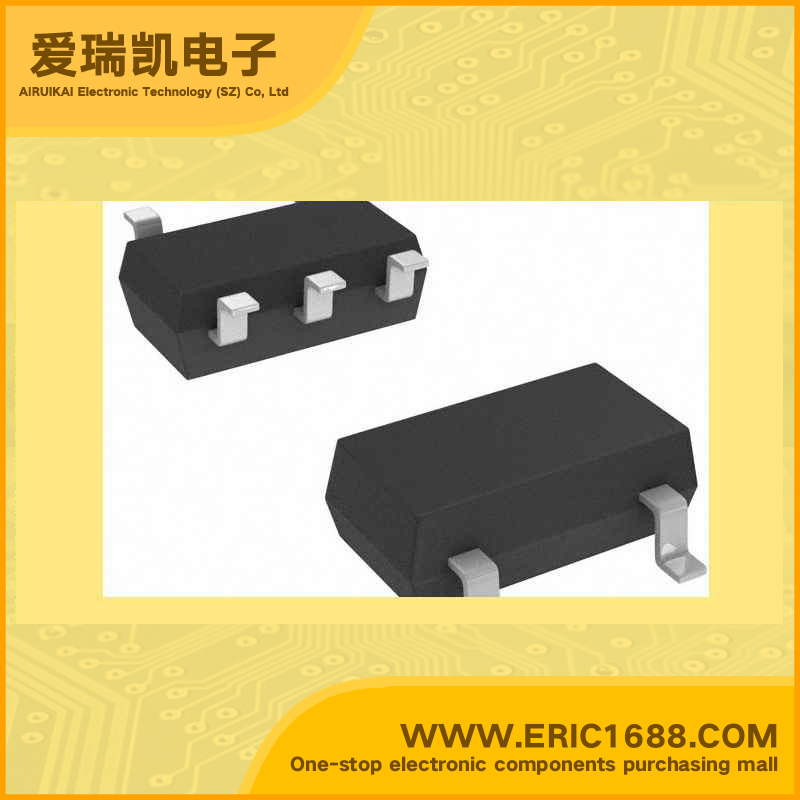

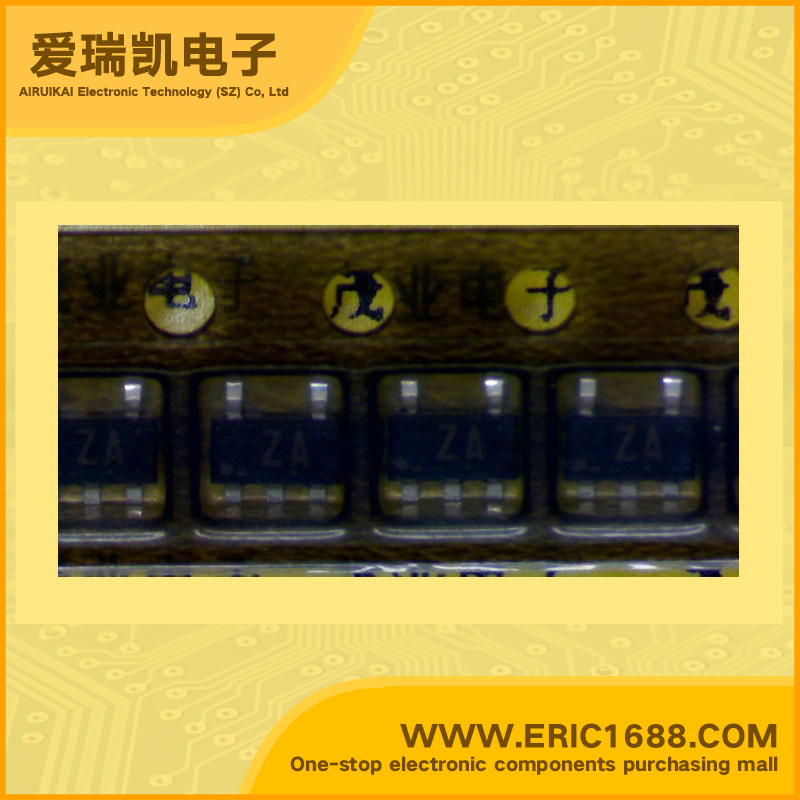

UPA507TE P 沟道场效应管+肖特基二极管 SOT153 代码 ZA
| 场效应管类型 | P沟道 |
| MOS最大源漏极电压Vds Drain-Source Voltage |
-20V |
| MOS最大栅源极电压Vgs(±) Gate-Source Voltage |
±8V
|
| MOS最大漏极电流Id Drain Current |
-2.0A |
| MOS源漏极导通电阻Rds(on) FET Drain-Source On-State Resistance |
RDS(on)1 = 68 mΩ TYP. (VGS = −4.5 V, ID = −1.0 A)
RDS(on)2 = 84 mΩ TYP. (VGS = −2.5 V, ID = −1.0 A)
RDS(on)3 = 109 mΩ TYP. (VGS = −1.8 V, ID = −1.0 A)
|
| MOS开启电压Vgs（th） Gate-Source Threshold Voltage |
|
| 二极管类型 | 肖特基二极管 |
| DIODE反向电压Vr Reverse Voltage |
30V |
| DIODE平均整流电流Io Average Rectified Current |
1A |
| DIODE最大正向压降VF Forward Voltage(Vf) |
0.38V |
| 耗散功率Pd Power Dissipation |
|
| 描述与应用 Description & Applications |
与肖特基势垒二极管p沟道MOS场效应晶体管
对切换
1.8 V驱动可用(金属氧化物半导体场效应晶体管)
低开态电阻(金属氧化物半导体场效应晶体管)
低正向电压(肖特基势垒二极管)
|
| 技术文档PDF下载 | 在线阅读 |
| 规格书PDF |
